Как рассчитать нагрузку на один виброизолятор
2026-08-21

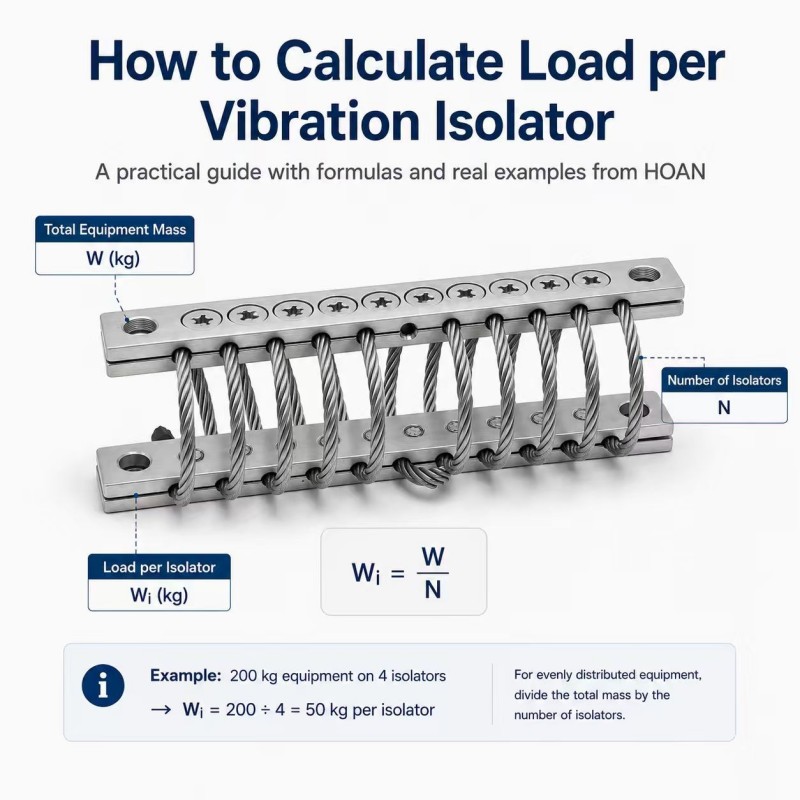

Формула базовой нагрузки на виброизолятор
Для жесткого основания с симметричными точками крепления и центрированной нагрузкой:
[W_i=\frac{W}{N}]
где:
● (W_i) = нагрузка на один изолятор
● (W) = общая масса оборудования
● (N) = количество изоляторов
Для шкафа весом 100 кг, поддерживаемого четырьмя креплениями:
[100\div4=25\text{ кг на изолятор}]
Таким образом, 25 кг на одно крепление — это разумная отправная точка.
Но это предполагает достаточно равномерное распределение веса. Трансформатор, двигатель или батарея, установленные с одной стороны, могут изменить фактическую нагрузку на каждой опоре.

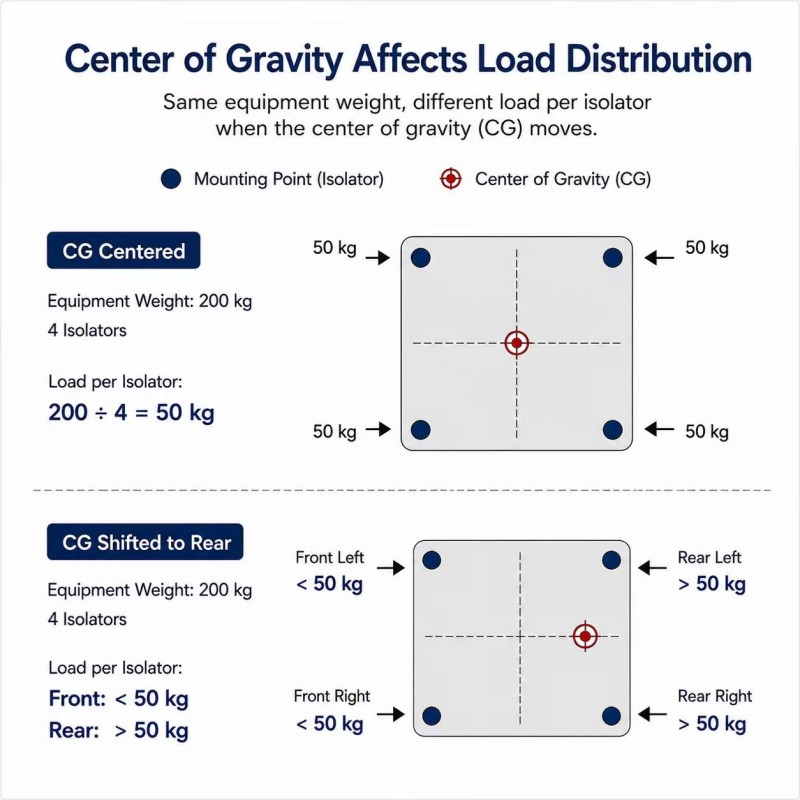

Что произойдет, если центр тяжести смещен?

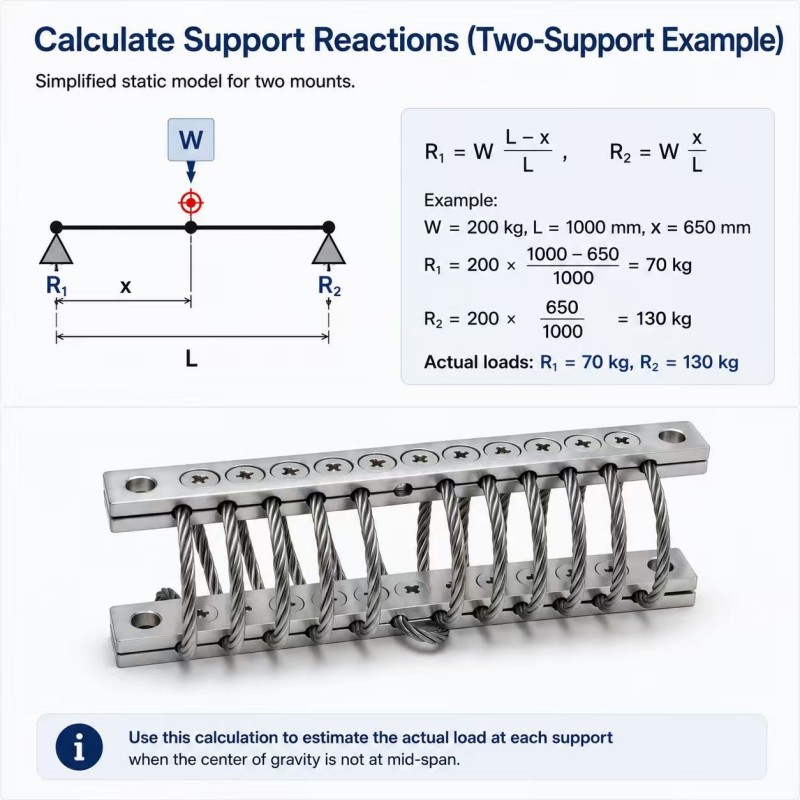

Для упрощенной статической модели с двумя опорами реакции опор можно оценить, исходя из положения центра тяжести:
[R_1=W\frac{Lx}{L}, \qquad R_2=W\frac{x}{L}]
где (L) — расстояние между опорами, а (x) — положение центра тяжести, измеренное от первой опоры.
Возьмем, к примеру, машину массой 200 кг , у которой две опоры расположены на расстоянии 1000 мм друг от друга, а центр тяжести — на расстоянии 650 мм от первой опоры:
[R_1=200\times\frac{350}{1000}=70\text{ kg}]
[R_2=200\times\frac{650}{1000}=130\text{ кг}]
Вес машины по-прежнему составляет 200 кг. Однако допустимые нагрузки составляют 70 кг и 130 кг , а не по 100 кг каждая.
При четырех- или шеститочечных вариантах крепления необходимо учитывать геометрию крепления в обоих направлениях. В этом случае гораздо полезнее иметь базовый чертеж крепления и положение центра тяжести, чем просто общий вес оборудования.

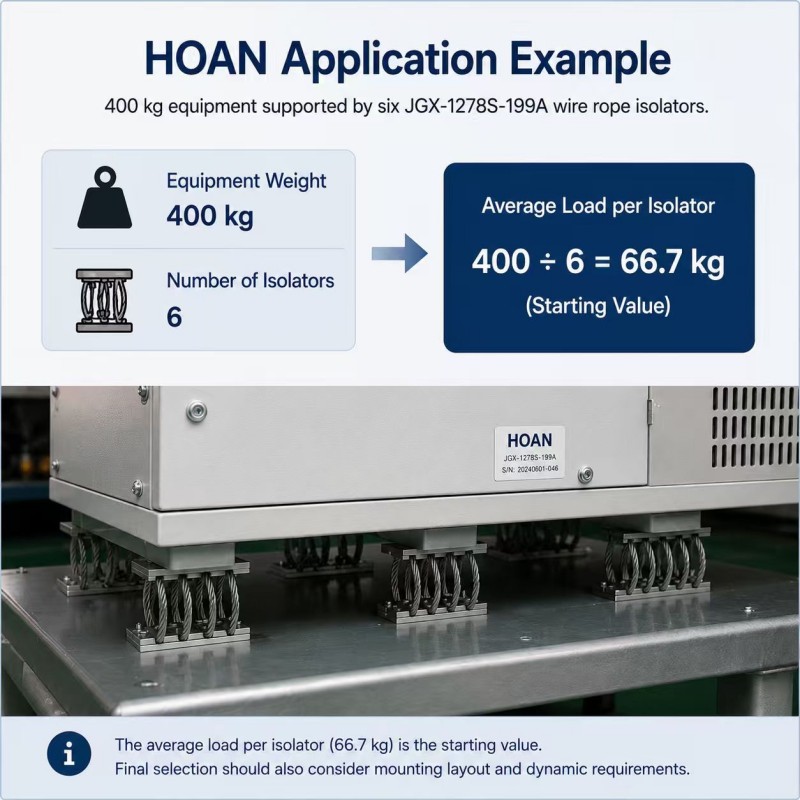

Пример HOAN: Оборудование весом 400 кг на шеститросовых изоляторах
Один из транспортных проектов HOAN включал в себя транспортировку оборудования весом 400 кг, поддерживаемого шестью тросовыми изоляторами JGX-1278S-199A .
Начальная средняя нагрузка составляла:
[400\div6=66.7\text{ кг на изолятор}]
Это число помогло определить начальные условия нагрузки, но применение также включало в себя вибрацию от дорожного покрытия и механические удары во время транспортировки. Поэтому перед окончательным выбором необходимо было учесть способ крепления и динамические требования.
Это хороший пример того, почему 66,7 кг на крепление — это начальное значение, а не номер модели .
Почему более высокая грузоподъемность не всегда лучше
После определения несущих нагрузок их можно сравнить с техническими характеристиками рассматриваемого изолятора.
Например, серия JGX-1278A компании HOAN включает модели с заявленной максимальной вертикальной статической нагрузкой от приблизительно 122 кг до 370 кг , а также с различными характеристиками жесткости и прогиба.
Это максимальные значения статической нагрузки, а не рекомендуемые рабочие нагрузки для каждой установки.
Если расчетная рабочая нагрузка относительно невелика, то переход непосредственно к модели с наибольшей грузоподъемностью обычно является неправильным подходом. Большая грузоподъемность также означает другие характеристики жесткости и деформации.
Слишком жесткий виброизолятор может не обеспечить ожидаемой виброизоляции. Другой вариант – работа изолятора, слишком близкого к пределу нагрузки или смещения.
Более уместный вопрос:
Какой изолятор работает корректно при фактической нагрузке при монтаже?
Нет:
Какой изолятор имеет наивысшую допустимую нагрузку?
Статическая нагрузка — это не ударная нагрузка.
Статическую нагрузку на крепление не следует путать с ударной нагрузкой.
Шкаф весом 100 кг на четырех опорах имеет статическую нагрузку 25 кг на каждую опору . Если то же оборудование должно выдерживать ударную волну силой 30g / 11 мс (полусинусоидальный импульс) , то для изолятора требуется отдельная динамическая проверка.
Длительность импульса, направление монтажа и доступный ход имеют значение. Простое умножение статической нагрузки в 25 кг на 30 г не является полным методом выбора.
Что необходимо HOAN для выбора модели?
Для большинства задач начните с:
● Вес и габариты оборудования
● Количество и расположение точек крепления
● Центр тяжести, если известен
● Инструкция по установке
● Условия вибрации
● Ускорение удара и длительность импульса (при наличии).
● Доступное пространство для установки или перемещение
Для оборудования с неравномерным распределением массы отправка монтажного чертежа может предотвратить ошибочное предположение о нагрузке на начальном этапе выбора модели.
Часто задаваемые вопросы
Можно ли просто разделить вес оборудования на четыре?
Да, в качестве предварительного расчета, когда четыре опоры расположены симметрично, а центр тяжести находится достаточно близко к центру. Если масса смещена, рассчитайте фактические реакции опор.
Как рассчитать нагрузку на изолятор при смещенном центре тяжести?
Для простой двухопорной системы используйте вес оборудования, расстояние между опорами и положение центра тяжести для расчета реакции в каждой опоре. В четырех- и шеститочечных системах необходимо учитывать геометрию крепления в обоих направлениях.
Стоит ли выбирать изолятор большей мощности для дополнительной безопасности?
Необходим определенный запас прочности, но чрезмерное увеличение размеров может сделать систему изоляции слишком жесткой для фактической рабочей нагрузки. Необходимо одновременно проверять несущую способность, жесткость, прогиб и динамические характеристики.
Начните с груза, затем проверьте, где он находится.
Для центрированного оборудования обычно первым правильным расчетом является деление общего веса на количество изоляторов .
В случае нарушения симметрии проверьте, где именно располагается груз.
В компании HOAN при предварительном выборе модели учитываются вес оборудования, схема крепления и центр тяжести. Зачастую несколько параметров, указанных в запросе на коммерческое предложение, оказываются более полезными, чем просто выбор следующего по величине тросового изолятора.
