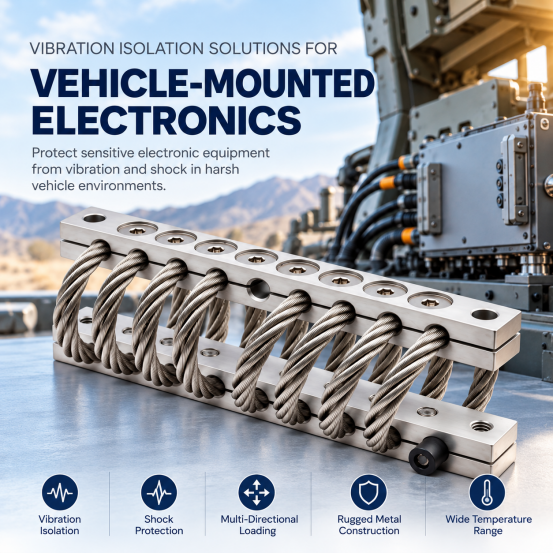

Как выбрать виброизоляторы для автомобильной электроники

Автомобильная электроника подвергается постоянной вибрации, вызванной работой двигателя и состоянием дорожного покрытия, а также внезапным ударам при движении по неровной местности. Со временем такие нагрузки могут привести к повреждению разъемов, печатных плат и крепежных элементов.

Для выбора подходящих автомобильных виброизоляторов недостаточно просто учитывать вес оборудования. Инженеры должны принимать во внимание частоту колебаний, амплитуду ударов, геометрию крепления и условия окружающей среды, чтобы обеспечить защиту чувствительной электроники без ущерба для устойчивости.

1. Определение условий воздействия вибрации и ударов

Электронные корпуса, установленные на шасси транспортного средства, подвергаются воздействию дорожных вибраций, а оборудование, расположенное вблизи двигателей или вращающихся узлов, может подвергаться воздействию дополнительных частот возбуждения.

Особое значение имеют три условия:

Непрерывная вибрация: может привести к износу электронных соединений и крепежных конструкций.

Механический удар: может привести к значительному смещению при резких ударах.

Многоосевая нагрузка: возникает при торможении, прохождении поворотов и движении по неровной дороге.

Измеренные спектры вибрации служат наиболее надежной основой для выбора. В случае отсутствия результатов измерений следует задокументировать условия эксплуатации транспортного средства и места крепления оборудования.

2. Рассчитать нагрузку и проверить монтажное пространство

Для электронного шкафа массой 32 кг, опирающегося на четыре равномерно нагруженных изолятора:

Статическая нагрузка на один изолятор = 32 ÷ 4 = 8 кг. Это лишь первоначальная оценка. Смещение центра тяжести, ускорение или торможение могут изменить распределение нагрузки.

Конструкция крепления должна также обеспечивать достаточный зазор для перемещения изолятора при ударных нагрузках.

Перед выбором модели необходимо уточнить вес оборудования, расположение точек крепления, центр тяжести, доступное пространство и направление нагрузки.

3. Оценка резонанса и передаваемости

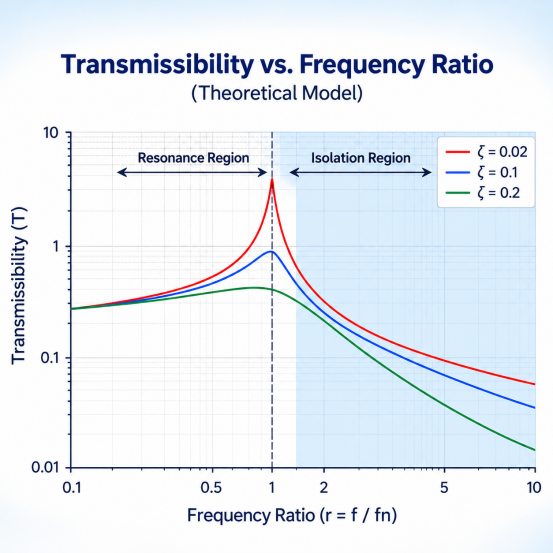

Изолятор не снижает вибрацию на всех частотах. Когда возбуждающая частота приближается к собственной частоте установленной системы, резонанс может усилить амплитуду колебаний.

Для упрощённой линейной системы:

fn = (1 / 2π) × √(k / m), где fn — собственная частота, k — эффективная жесткость, а m — масса, опирающаяся на опоры.

Отношение частот составляет:

r = f / fn. Для обычной линейной системы при гармоническом возбуждении базы изоляция начинается при соотношении частот выше примерно √2.

Передача колебаний характеризует вибрацию, передаваемую от монтажной основы к защищаемому оборудованию.

Снижение жесткости может улучшить изоляцию от высокочастотных колебаний, но при этом может привести к увеличению смещения и движений, связанных с резонансом.

Поскольку канатные изоляторы характеризуются нелинейной жесткостью и трением, обеспечивающим демпфирование, их фактические рабочие характеристики следует оценивать с использованием данных, относящихся к конкретной модели, а не полагаться исключительно на упрощенные уравнения.

4. Оценка защиты от ударов и соответствующих стандартов

Крепление, рассчитанное на постоянную вибрацию, может не обеспечивать достаточного хода при резких ударах на дороге.

Например, импульс в виде половины синусоиды с характеристиками 30 г / 11 мс определяет входной импульс ускорения, а не ускорение, передаваемое оборудованию.

При выборе необходимо учитывать допустимый ход амортизатора, монтажный зазор, направление нагрузки и пределы ускорения оборудования.

Два стандарта содержат полезные рекомендации по тестированию:

ISO 16750-3:2023: Механические воздействия окружающей среды и испытания электрического и электронного оборудования дорожных транспортных средств.

MIL-STD-810H: Руководство по испытаниям на воздействие окружающей среды, включая метод 514.8 для вибрационных испытаний и метод 516.8 для ударных испытаний.

Условия испытаний должны выбираться с учетом конкретных условий эксплуатации. Ссылка на данные стандарты не означает, что тот или иной изолятор или узел прошел сертификацию в соответствии с ними.

5. Сравнение изоляторов по техническим параметрам

В случае автомобильной электроники наиболее полезное сравнение основано на измеримых характеристиках, а не на внешнем виде продукта.

Резиновые опоры могут подходить для применений с предсказуемыми вибрациями и умеренными требованиями к условиям эксплуатации.

Тросовые изоляторы обладают нелинейной жесткостью и амортизацией за счет трения, что делает их подходящим решением для защиты от многонаправленных колебаний и ударов. Их фактическая пригодность зависит от выбранной модели и способа монтажа.

Решения HOAN для автомобильной электроники

Компания «Xi’an Hoan Microwave Co., Ltd.», обладающая более чем 20-летним опытом, занимается производством изделий для вибро- и удароизоляции электронного и промышленного оборудования.

Компания HOAN предлагает две серии соответствующих изоляторов на основе стальных тросов:

Серия JGX — Электронные корпуса и шкафы управления

В серии JGX используются тросы из нержавеющей стали и металлические крепежные элементы. Благодаря нелинейной характеристике данная серия подходит для испытаний электронных корпусов, подвергающихся воздействию комбинированных вибраций и ударов.

Серия GR — компактные электронные узлы

Серия GR предлагает компактные конфигурации для небольшого оборудования, такого как датчики, модули формирования изображения и контрольно-измерительная электроника.

Для обеих серий следует выбирать подходящую модель с учетом проверенных данных о нагрузке и прогибе, монтажных размеров, допустимого перемещения, а также информации о динамических характеристиках, если таковая имеется.

Не следует считать, что статическая жёсткость равна динамической жёсткости.

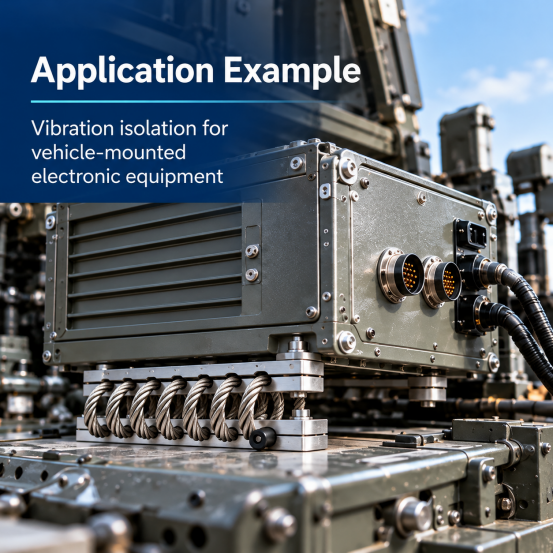

7. Проверьте правильность установки перед использованием

Даже подходящий изолятор может работать неэффективно, если кабели, жесткие кабелепроводы или монтажные кронштейны создают дополнительные пути передачи вибрации.

Убедитесь, что у корпуса имеется достаточный зазор для перемещения и что его соединения не обходят изоляторы.

Для сложных условий эксплуатации следует сравнить результаты измерений вибрации на монтажной основе и на защищаемом оборудовании, а также проверить устойчивость к ударам в типичных условиях.

Заключение

Выбор виброизоляторов для автомобильной электроники требует тщательного анализа распределения нагрузки, резонанса, хода амортизатора и условий монтажа.

Тросовые изоляторы JGX и GR компании HOAN предлагают различные варианты для применения в электронном оборудовании, при этом окончательный выбор осуществляется на основе проверенных данных по моделям.
