Почему ориентация монтажа имеет значение для конических индукторов

Широкополосная сеть смещения может выглядеть нормально на схеме, но при этом давать неожиданный отклик, когда плата попадает в анализатор VNA.

Значение дросселя правильное. Сила тока постоянного тока находится в пределах нормы. Электрические характеристики печатной платы не изменились. Тем не менее после перемещения или переделки индуктора в верхней части диапазона появляется сигнал S21.

Перед заменой дроссельной заслонки сравните конфигурацию установки.

В случае конического индуктора длина выводов, высота катушки и их ориентация относительно печатной платы становятся частью радиочастотной структуры. Это приобретает всё большее значение по мере перехода рабочей частоты в микроволновой диапазон.

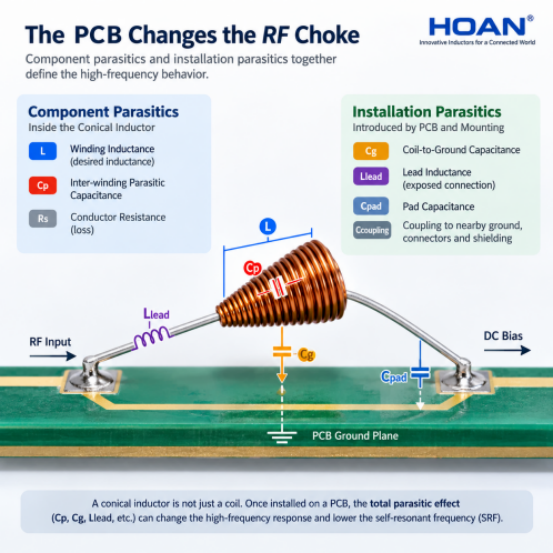

Печатная плата изменяет радиочастотный дроссель

Обычно расчет индуктивности начинают с следующего:

XL = 2πfL

Полезно, но недостаточно для широкополосного радиочастотного дросселя.

Настоящая коническая обмотка включает в себя распределенную индуктивность, сопротивление проводника и межуточную ёмкость. При монтаже возникает ещё один набор паразитных элементов.

Полезно разделить их:

Паразитные явления в компонентах

индуктивность обмотки, L

межумоточная ёмкость, Cp

сопротивление проводника, Rs

Паразитные явления при установке

индуктивность проводника, Llead

емкость между катушкой и землёй, Cg

емкость подложки

соединение с ближайшим заземлением, разъемы и экранирование

Если говорить в общем, увеличение эффективной ёмкости, как правило, приводит к снижению резонансной частоты:

fSRF ≈ 1 / (2π√LCeff) Это уравнение описывает общую тенденцию, а не полную характеристику конического индуктора в микроволновом диапазоне. Широкополосная коническая обмотка представляет собой распределенную РЧ-структуру; её высокочастотные характеристики невозможно точно предсказать на основе одного сосредоточенного значения L и C.

Именно поэтому измеренные S-параметры становятся всё более полезными по мере расширения рабочего диапазона в сторону более высоких частот.

Этот момент можно увидеть на примере реального изделия HOAN. Номинальное значение HALT50005 составляет 1000 нГн ±20 % (измерено на частоте 10 МГц), при этом номинальный рабочий диапазон изделия простирается от 25 МГц до 40 ГГц. В технических характеристиках изделия указаны: непрерывный ток 250 мА, SRF выше 40 ГГц, а также данные по S-параметрам в диапазоне 10 МГц–40 ГГц.

Само по себе значение 1,0 мкГн отражает лишь часть картины.

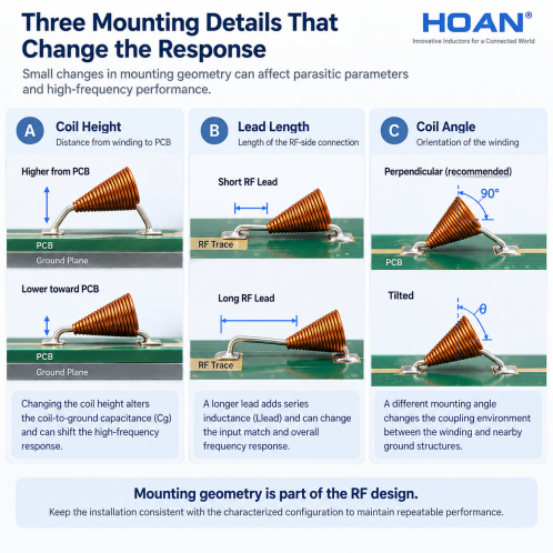

Три детали крепления, которые влияют на динамику

1. Высота над землёй

При опускании катушки в направлении проводящей области печатной платы изменяется её электромагнитная связь с землей.

Проще говоря, величина Cg увеличивается по мере изменения электромагнитной связи между обмоткой и землей. В верхней части диапазона частот широкополосной конструкции эта разница может привести к сдвигу резонансных характеристик или изменению измеренной импедансной характеристики.

Не существует какого-либо универсального правила, согласно которому каждая коническая индукционная катушка должна располагаться на фиксированном расстоянии в миллиметрах над печатной платой. Геометрия катушки, схема заземления и рабочая частота различаются в зависимости от конкретной конструкции.

Контролировать можно повторяемость.

Для модели HALT50005 в опубликованной схеме монтажа предусмотрено, что ось катушки должна быть перпендикулярна печатной плате, а узкий конец конической обмотки должен быть обращен в сторону РЧ-разъема.

Эту ориентацию не следует рассматривать как рекомендацию по сборке, которую можно свободно изменять после определения характеристик RF.

2. Длина провода

Этот провод легко недооценить, так как рядом с катушкой он выглядит совсем незначительным.

На микроволновых частотах он выступает в качестве еще одного проводника в радиочастотной структуре.

HALT50005 содержит полезную рекомендацию, основанную на практическом опыте: согласно его техническим характеристикам, длина открытого вывода на радиочастотной стороне между вершиной паяного соединения и первым витком обмотки не должна превышать 0,3 мм.

Увеличение длины соединения приводит к появлению последовательной индуктивности и изменению переходных характеристик между печатной платой и обмоткой.

Тот же принцип конструкции применяется в другом изделии компании HOAN, имеющем совершенно иные электрические характеристики. HALT20008 — это конический РЧ-дроссель емкостью 130 нГн и током 500 мА, рассчитанный на диапазон частот 200 МГц–22 ГГц. В инструкциях по монтажу также указано, что узкий конец должен быть обращен в сторону РЧ-линии передачи, а соединение со стороны РЧ должно быть коротким.

Таким образом, это не просто следствие того, что HALT50005 представляет собой деталь емкостью 1,0 мкГн.

Важна сама по себе связь.

3. Угол наклона катушки

Именно здесь механическое удобство может незаметно привести к изменению радиочастоты.

Сборщик наклоняет катушку, чтобы освободить доступ к разъему. В более поздней версии печатной платы экран смещен ближе. После пайки одна из серийных единиц расположена ниже, чем прототип.

Ни одно из этих изменений не отражено на схеме.

Они по-прежнему могут изменять взаимодействие между обмоткой и окружающей средой.

Этот эффект особенно стоит проверить, когда конический индуктор располагается в непосредственной близости от области заземления, ВЧ-разъема, экранирующей стенки или другого проводящего элемента.

Другой угол наклона не обязательно является неправильным. Однако после определения характеристик конфигурации крепления её изменение приводит к тому, что радиочастотная среда перестаёт быть идентичной.

HALT50005: Технические характеристики электрооборудования и данные по монтажу не могут быть разделены

HALT50005 является наглядным примером, поскольку его электрическая полоса пропускания и требования к механическому монтажу указаны вместе в технических характеристиках изделия.

Номинальные характеристики детали:

1000 нГн ±20 % | 25 МГц–40 ГГц | 250 мА (непрерывный ток) | SRF >40 ГГц. В инструкциях по монтажу также указано, что катушка должна быть расположена перпендикулярно, а длины выводов, выходящих на радиочастотную сторону, не должны превышать 0,3 мм.

Эти размеры — не просто декоративные детали на чертеже.

Разработчик может подобрать подходящий компонент емкостью 1,0 мкГн, но при этом создать иную высокочастотную структуру, установив его с существенно иной геометрией выводов или ориентацией.

В случае широкополосного РЧ-дросселя, используемого в Т-образном разветвителе, воспроизведение номинальных значений компонентов — это лишь часть процесса воспроизведения конструкции.

Когда на экране VNA появляется спад

Один из наиболее неприятных случаев — это сеть с систематической погрешностью, которая проходит первоначальную проверку, а затем после изменения версии печатной платы или сборки в ней появляется новая характеристика S21.

Перед заменой дросселя положите обе платы рядом.

Соединение «апекс-пад» длиннее?

Катушка расположена ближе к плате?

Его угол изменился?

Не сместился ли разъем или экран ближе к обмотке?

Это простые вопросы, но они могут помочь сэкономить время при отладке RF-систем.

Если изменение физической конфигурации приводит к смещению положения или величины неожиданного параметра, в ходе следующего исследования следует учитывать не только номинальную индуктивность, но и паразитные эффекты, связанные с креплением.

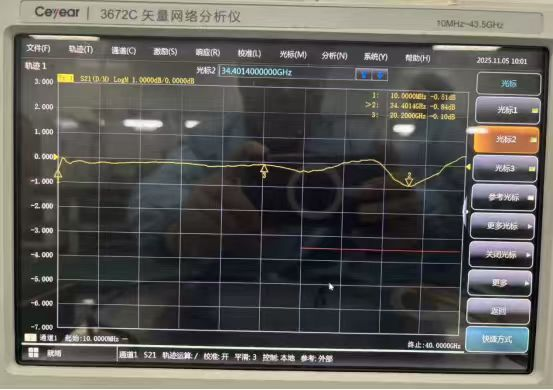

Приведенную выше фотографию следует рассматривать как пример процесса измерения, а не как доказательство работоспособности HALT50005 в диапазоне до 40 ГГц. Для полной характеристики диапазона частот требуется измерительное оборудование и приспособление, соответствующие оцениваемому диапазону частот.

Это различие имеет значение. Реальные измерения с чётко указанными ограничениями более полезны, чем кривая, представленная без указания условий испытаний.

Примечания по схеме широкополосной сети смещения

Как только прототип заработает, сохраните те физические детали, которые способствовали достижению этого результата.

Следует обеспечить краткость соединений на РЧ-стороне и соблюдать рекомендации по установке компонентов. Необходимо соблюдать предусмотренную ориентацию катушки. Следует избегать размещения проводящих элементов на неоправданно близком расстоянии от обмотки. Если компонент требует механического крепления, следует включить эту операцию в процесс сборки, а не допускать незначительных отклонений в расположении каждого отдельного экземпляра.

Самое главное — не стоит полагать, что рекомендации по монтажу одного конического индуктора автоматически применимы ко всем моделям.

Текущий ассортимент широкополосных устройств компании HOAN включает модели с существенно различающимися требованиями к индуктивности, току и частоте. Например, модель HALT20008 имеет характеристики 130 нГн / 500 мА / 200 МГц–22 ГГц, а модель HALT50005 — 1000 нГн / 250 мА / 25 МГц–40 ГГц.

Способ монтажа должен зависеть от выбранного компонента и радиочастотной среды, в которой он будет эксплуатироваться.

Монтаж является частью проектирования РЧ-систем

В случае конического индуктора, работающего в широкополосной сети смещения, технический чертеж и РЧ-схема не являются полностью отдельными документами.

Обмотка имеет собственные параметры L, Cp и R. При монтаже добавляются параметры Llead, Cg, эффекты контактной площадки и взаимодействие с окружающими проводниками.

На низких частотах некоторые из этих различий может быть трудно заметить. Ближе к микроволновой части диапазона их становится всё сложнее игнорировать.

Поэтому при рассмотрении компанией HOAN вариантов применения конических индукторов полезные исходные данные выходят за рамки номинальной индуктивности. Рабочая частота, постоянный ток и предполагаемая схема монтажа на печатной плате дают гораздо более полное представление о конкретной области применения.

На микроволновых частотах векторомный анализатор (VNA) не распознает схематический символ.

Он видит индуктор именно в том положении, в котором он был установлен.
