Что происходит, если виброизолятор имеет слишком высокую жесткость?

2026-08-24

Изоляторы установлены правильно. Ничто не ослаблено и не повреждено, а вес оборудования надежно не превышает номинальную нагрузку. Тем не менее уровень вибрации, измеренный на защищаемом оборудовании, по-прежнему выше ожидаемого.

В данной ситуации использование более прочного крепления не обязательно является решением проблемы. Возможно, имеющийся изолятор и так уже слишком жесткий для данной нагрузки и частоты возбуждения.

Виброизолятор должен обеспечивать опору для оборудования, но при этом обладать достаточной податливостью, чтобы допускать полезное относительное перемещение. Если он ведет себя почти как жесткое соединение, вибрация может по-прежнему передаваться через точки крепления, даже если само крепление конструктивно более чем достаточно прочное.

Основные выводы

Более высокая грузоподъёмность не всегда означает лучшую виброизоляцию.

Чрезмерная жесткость может привести к увеличению собственной частоты установленной системы.

Очень небольшое статическое прогибание является одним из предупреждающих признаков, но само по себе не является доказательством.

Измерения вибрации на входе и выходе позволяют получить более полное представление о фактической эффективности виброизоляции.

Почему чрезмерная жесткость снижает изоляцию?

Для упрощённой системы «масса-пружина» собственную частоту можно оценить следующим образом:

fₙ = 1 / (2π) × √(k / m), где k — эффективная жесткость, а m — масса опоры.

Если масса оборудования остается неизменной, а жесткость увеличивается, собственная частота возрастает.

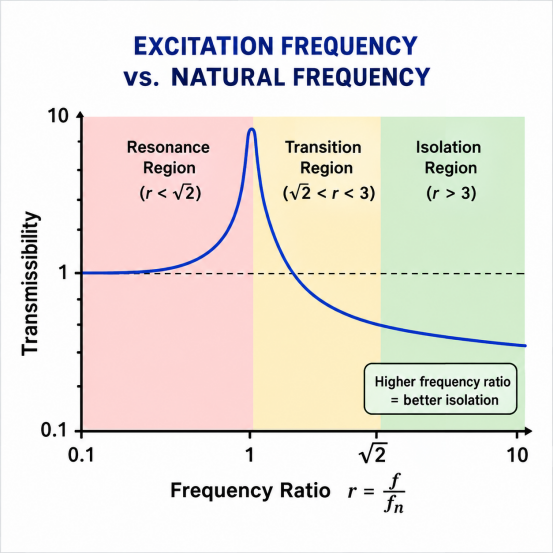

Отношение частот составляет:

r = f / fₙ, где f — частота возбуждения.

В случае простой линейной системы изоляция начинается, когда отношение частот превышает примерно √2. Фактическое поведение изолятора более сложное, поскольку на его отклик также влияют демпфирование, направление крепления, нелинейная жесткость и конструкция оборудования.

В качестве упрощённого примера рассмотрим оборудование с преобладающей частотой возбуждения 50 Гц.

Если собственная частота в данном варианте крепления составляет 10 Гц, то частотное соотношение равняется 5. Если же использование гораздо более жесткого крепления повышает собственную частоту до 25 Гц, то соотношение снижается до 2.

Оборудование и источник возбуждения не изменились, но система значительно приблизилась к своей собственной частоте.

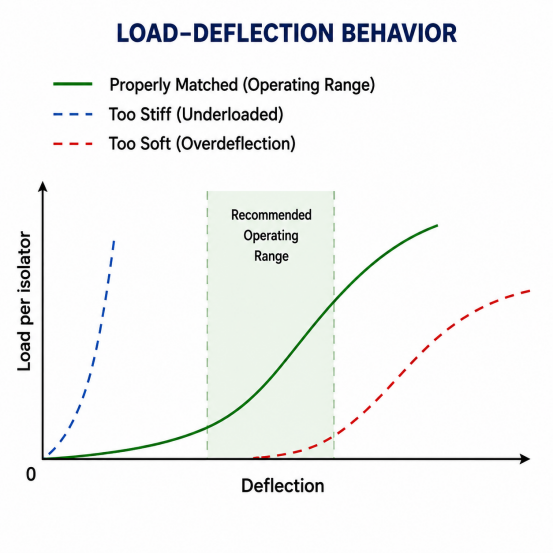

Данный пример иллюстрирует лишь взаимосвязь; фактические эксплуатационные характеристики изолятора следует оценивать с использованием данных о зависимости «нагрузка-прогиб», характерных для конкретной модели, а также результатов измерений вибрации.

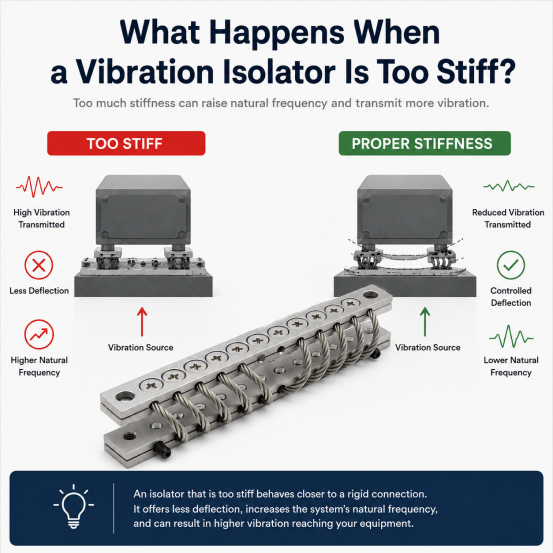

Правильно подобранный изолятор и слишком жесткий изолятор

Изолятор увеличенного размера может выглядеть надежно после монтажа, поскольку он практически не смещается и легко выдерживает вес оборудования. Однако это не обязательно означает, что он обеспечивает надлежащую виброизоляцию.

Что нужно проверить	Правильно подобранное крепление	Возможно, крепление слишком жесткое
Прогиб под нагрузкой	В пределах предусмотренного рабочего диапазона	Очень маленький
Нагрузка на одно крепление	Подходит для рабочего диапазона	Значительно ниже запланированного диапазона
Собственная частота	Хорошо отделено от возбуждения мишени	Может приблизиться к возбуждению
Разница между входной и выходной вибрацией	Заметное снижение на целевой частоте	Небольшая разница
Реакция оборудования	Контролируемый	Вибрация по-прежнему ощущается

Поэтому целесообразно задать не просто вопрос «Выдержит ли это крепление нагрузку?», а «Как оно ведет себя при реальной рабочей нагрузке?»

4 признака того, что ваш виброизолятор может быть слишком жестким

1. Статическое прогибание практически отсутствует

Сравните состояние изолятора до и после установки оборудования.

Если положение под грузом изменяется незначительно, это может означать, что кронштейн работает значительно ниже предусмотренного рабочего диапазона. На это стоит обратить внимание, если модель с высокой грузоподъемностью была выбрана в первую очередь для обеспечения значительного запаса прочности.

Что необходимо проверить: по возможности измерить прогиб под нагрузкой и без нагрузки и сравнить его с данными производителя по соотношению нагрузки и прогиба.

2. Вибрации на входе и выходе слишком схожи

Измерьте уровень вибрации на несущей конструкции и на защищаемом оборудовании при одинаковых условиях эксплуатации.

Если вибрация на целевой частоте остается одинаковой по обе стороны изолятора, это означает, что система изоляции не обеспечивает ожидаемого ослабления.

Это не доказывает, что крепление слишком жёсткое. Подобные явления могут вызывать жёсткие кабели, трубы, кронштейны, неправильный монтаж или резонанс.

Что необходимо проверить: сравнить амплитуду вибрации и частотный состав на входе и на стороне оборудования, обеспечив одинаковые условия измерения.

3. Фактическая нагрузка значительно ниже предусмотренного рабочего диапазона

Распространенной ошибкой является выбор, основанный в первую очередь на максимальной грузоподъемности.

Например, если разделить общую массу машины на четыре точки крепления, можно предположить, что нагрузка на каждый изолятор будет относительно небольшой. Установка модели, рассчитанной на значительно более высокую нагрузку, может привести к очень небольшому рабочему прогибу.

Однако необходимо также проверить распределение нагрузки. Трансформатор, аккумуляторная батарея или другой тяжёлый узел, расположенный на одной стороне шкафа, может привести к тому, что фактическая нагрузка на каждую точку крепления будет значительно отличаться.

Что необходимо проверить: убедитесь в полной эксплуатационной массе, местах крепления и расположении центра тяжести, а не полагайтесь исключительно на среднюю нагрузку.

4. Проблемы с вибрацией сохраняются, хотя крепление выглядит нормально

Неправильно подобранный изолятор не обязательно должен выглядеть поврежденным.

Первые признаки могут проявиться в других местах:

Ослабление разъемов или крепежных элементов; Усталость кабеля или клемм; Чрезмерная вибрация корпуса; Нестабильные показания приборов; Нестабильная работа камеры или датчика. Если крепление выглядит исправным, но эти проблемы сохраняются, проверьте, работает ли оно в динамическом диапазоне, соответствующем данному оборудованию.

Что необходимо проверить: совместно проанализируйте существующую модель изолятора, рабочую нагрузку, ориентацию установки и результаты измерений вибрации.

Перед заменой изолятора проверьте его установку

Плохая изоляция не всегда означает, что сам изолятор неисправен.

Жесткий кабель, труба, шланг, кронштейн или заземляющее соединение могут создать дополнительный механический путь вокруг изолятора. В результате вибрация обходит крепление.

Важно также соблюдать правильную ориентацию при монтаже. Изолятор, установленный не в соответствии с предусмотренной конфигурацией, может иметь иные характеристики жесткости и смещения.

Еще одной распространенной проблемой является неравномерное распределение нагрузки, особенно в случае высоких шкафов или оборудования со смещенным центром тяжести.

В заключение проверьте зазоры. Если оборудование, кронштейн, кабель или механический упор во время работы соприкасаются с окружающей конструкцией, даже периодически, система изоляции может временно вести себя как жёсткое соединение.

Прежде чем менять модели, следует исключить эти проблемы.

Не выбирайте автоматически более мягкую подвеску

Если имеющийся изолятор слишком жесткий, решением не обязательно станет самая мягкая из доступных моделей.

Слишком большая податливость может привести к чрезмерному смещению, снижению устойчивости, сокращению доступного зазора или столкновению оборудования с окружающими конструкциями.

Необходимое крепление должно обеспечивать баланс:

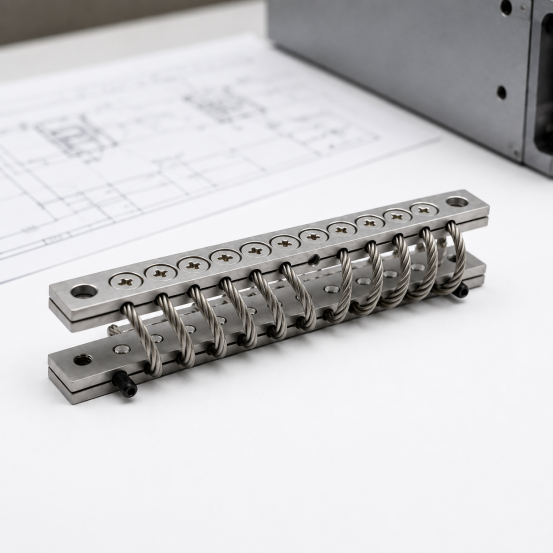

Нагрузка + жесткость + частота возбуждения + прогиб + допустимый ход. В случае тросовых изоляторов также следует учитывать направление монтажа и зависимость «нагрузка — прогиб».

Контрольный список для технической экспертизы

Прежде чем выбрать замену, соберите как можно больше следующей информации:

Рабочая масса оборудования; Модель имеющегося изолятора; Количество и расположение изоляторов; Монтажный чертеж; Рабочая частота вращения или доминирующая частота; Прогиб под нагрузкой (если имеется); Ориентация монтажа; Измерения вибрации на входе и со стороны оборудования; Имеющийся монтажный зазор. Для вращающегося оборудования полезной отправной точкой является:

Частота (Гц) = обороты в минуту / 60

Например, 3 000 об/мин = 50 Гц, хотя фактическая вибрация оборудования может также содержать гармоники и другие частотные составляющие.

Все еще наблюдаете слишком сильную вибрацию?

Если установленные изоляторы выглядят исправными, но уровень передачи вибрации по-прежнему превышает ожидаемый, не спешите заменять их на модели с большей грузоподъёмностью.

Компания «Xi’an Hoan Microwave Co., Ltd.» может провести анализ существующей установки с учетом фактической нагрузки на оборудование, схемы монтажа, рабочей частоты и имеющихся данных о вибрации.

Для проведения первоначальной технической экспертизы отправьте:

Существующая модель изолятора + вес оборудования + количество изоляторов + чертеж крепления + рабочая частота вращения (об/мин/Гц) + имеющиеся данные о вибрации. Также будут полезны фотографии, на которых видны изоляторы, точки крепления, кабели, трубы и окружающая конструкция.

[Отправить проект на техническую экспертизу →]

Еще не знаете всех параметров? Начните с веса оборудования, модели имеющегося изолятора, монтажного чертежа и описания проблемы, связанной с вибрацией.
