Как выбрать виброизоляторы для БПЛА полезная нагрузка, частота и центр тяжести
2026-08-19
Выбор виброизолятора для БПЛА, ориентируясь исключительно на вес полезной нагрузки, сопряжен с риском.
Мы часто получаем запросы, содержащие лишь один показатель: «Вес камеры: 5 кг» или «Вес полезной нагрузки: 8 кг». Это позволяет сузить диапазон допустимой нагрузки, однако такие факторы, как скорость вращения моторов, положение центра тяжести (ЦТ), пространство для монтажа и схема прокладки кабелей, могут повлиять на окончательный выбор.
В одном из проектов HOAN, связанных с аэрофотосъемкой, для полезной нагрузки (камеры) весом 8,5 кг использовались четыре тросовых виброизолятора модели GR6-93C-A. Вес был лишь отправной точкой.
Почему вес 8,5 кг не означает, что на каждый виброизолятор приходится ровно 2,13 кг
Для четырех несущих виброизоляторов:
Средняя нагрузка на один виброизолятор = 8,5 ÷ 4 ≈ 2,13 кг
Этот расчет предполагает, что центр тяжести находится точно посередине. На практике тяжелый объектив, мотор подвеса или модуль связи могут сместить нагрузку в одну из сторон.

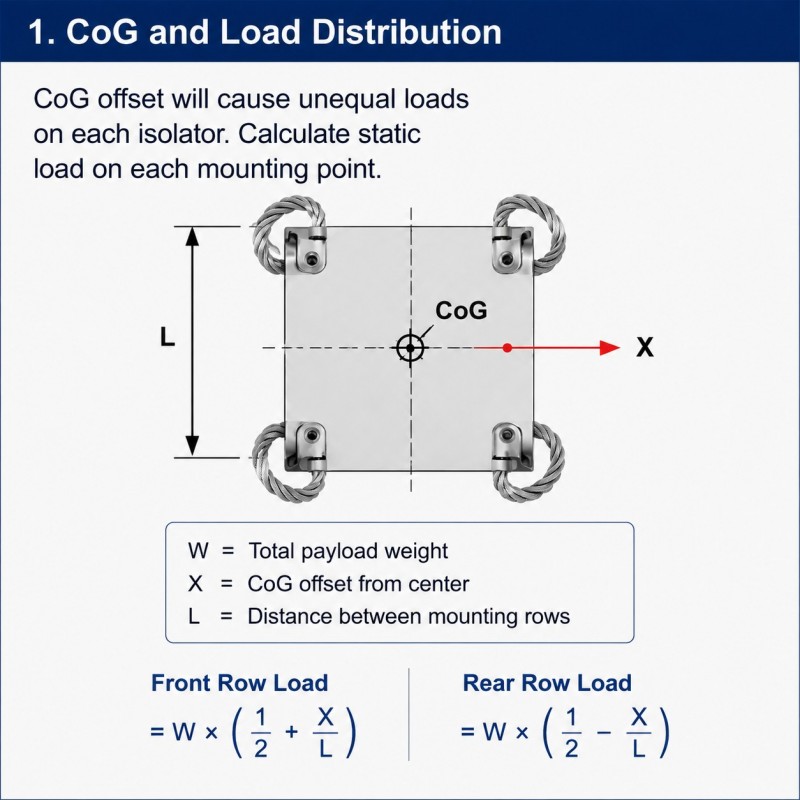

Для упрощенной двухрядной схемы размещения:
Нагрузка на передний ряд = W × (1/2 + x/L)
Нагрузка на задний ряд = W × (1/2 − x/L)
Здесь W — общая масса изолируемого оборудования, x — смещение центра тяжести относительно середины, а L — расстояние между рядами крепления.
Данная формула предназначена только для предварительной оценки статической нагрузки на достаточно жесткой раме правильной формы.
Совет инженера: после установки сравните величину статической деформации всех четырех виброизоляторов. Неравномерное сжатие часто указывает на необходимость пересмотра положения центра тяжести или геометрии крепления.
Частота важнее, чем «мягкость» или «жесткость»
При запросах, касающихся БПЛА, часто не хватает данных о вибрации. Заказчики нередко знают вес и габариты полезной нагрузки, но не могут предоставить информацию о частоте вращения двигателя или измеренном спектре вибраций.
Без данных о частоте выбор модели носит лишь предварительный характер.

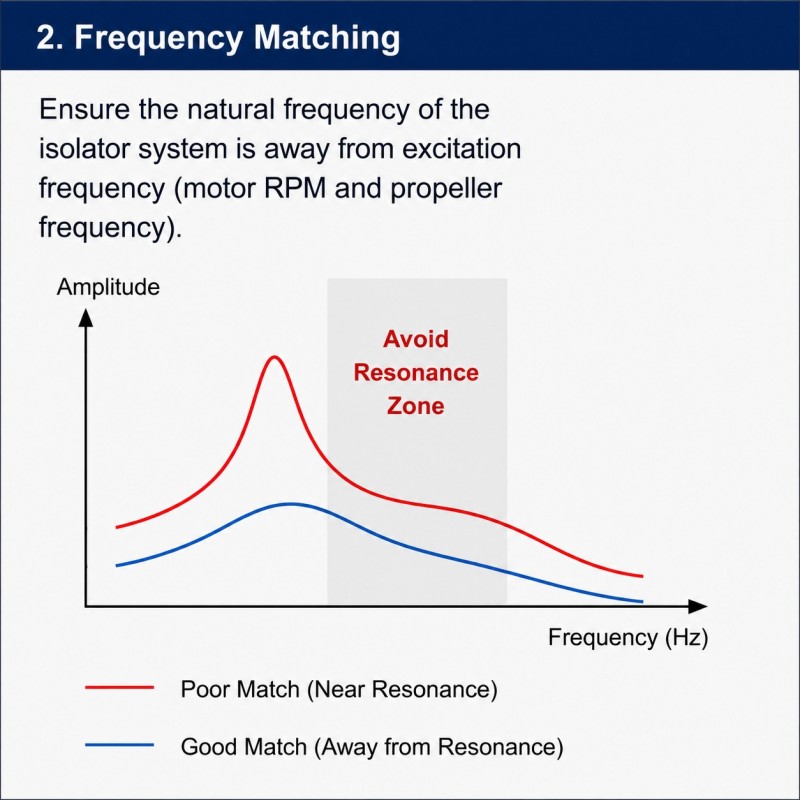

Более мягкий изолятор не всегда лучше. Если собственная частота полезной нагрузки близка к доминирующей частоте возбуждения от двигателя или пропеллера, резонанс может не уменьшить, а, наоборот, усилить колебания.
Нам встречались случаи, когда системы для БПЛА нормально работали при стендовых испытаниях, но в полете изображение начинало дрожать.
Если точные измерения отсутствуют, полезной отправной точкой могут служить данные о частоте вращения двигателя, конфигурации пропеллера и рабочем диапазоне скоростей.
Проверьте зазоры и прокладку кабелей
Даже подходящему изолятору необходимо пространство для перемещения.
Рамы камер, подвесы или расположенные рядом элементы конструкции могут ограничивать ход изолятора. Аналогичную проблему могут создавать натянутые кабели питания или радиочастотные кабели.
Внимание: жесткий кабель, пересекающий зону виброизоляции, может стать путем передачи вибрации в обход изолятора. Замена изолятора не решит проблему, если кабель проложен слишком жестко.
Стальной трос или резиновый?
Оба варианта находят применение.
| Требование | стальной трос | Резина |
| Легкий потребительский дрон | Зависит от модели | Часто практично |
| Многонаправленный удар | Сильный вариант | Зависит от конструкции |
| колебания температуры | Широкие возможности | Составной зависимый т |
| Старение эластомеров | Никто | Необходимо рассмотреть |
| Промышленная камера / Лидар | Сильный вариант | Зависит от приложения |
| Длительное использование на открытом воздухе | Хорошо подходит | Зависит от материала |
Для легких потребительских дронов с камерами более простым решением могут быть резиновые крепления. Тросовые изоляторы становятся все более привлекательными для промышленных БПЛА, где важны многократные ударные нагрузки, устойчивость к воздействию окружающей среды и срок службы.
Где находится серия HOAN GR?
Компания HOAN производит несколько семейств тросовых изоляторов, а другие серии могут также использоваться в оборудовании для беспилотных летательных аппаратов.
Однако для аэрофотосъемочных камер, картографического оборудования и бортовых коммуникационных устройств мы обычно в первую очередь рекомендуем серию GR , поскольку она предлагает несколько типоразмеров и диапазонов нагрузок для компактных установок.
В проекте с камерой весом 8,5 кг использовались четыре изолятора GR6-93C-A . Для другой полезной нагрузки весом 8,5 кг может потребоваться другая модель, если изменится ее центр тяжести, скорость вращения двигателя или схема крепления.
Часто задаваемые вопросы
Почему камера моего БПЛА продолжает трястись после установки изоляторов?
Перед заменой крепления проверьте частоту возбуждения, неравномерность нагрузки, ограниченный ход и прокладку кабелей.
Могу ли я просто разделить вес полезной нагрузки на четыре?
Это лишь предварительная оценка. Смещение центра тяжести изменяет нагрузку в каждой точке крепления.
Стоит ли выбирать самый мягкий изолятор?
Нет. Чрезмерная мягкость может увеличить перемещение полезной нагрузки во время маневрирования, взлета или посадки.
Может ли тросовый изолятор заменить карданный подвес?
Нет. Изолятор уменьшает вибрацию, передающуюся на полезную нагрузку; подвес управляет положением камеры.
Нужна рекомендация по серии GR?
Отправьте в компанию HOAN данные о весе полезной нагрузки, схеме крепления, доступном пространстве, частоте вращения двигателя или уровне вибрации, а также монтажный чертеж . Как правило, этих параметров достаточно, чтобы сузить круг вариантов серии GR до начала прототипирования и летных испытаний.
