Выбор виброизолятора: 7 ошибок, которых следует избегать инженерам.
2026-08-18
Большинство проблем с выбором виброизолятора возникают не из-за неправильной номинальной нагрузки. Они проявляются, когда виброизолятор устанавливается в составе реального оборудования.
Двигатель смещает центр тяжести к одному из концов рамы. Труба ограничивает движение. Во время запуска машина проходит через резонанс. Изолятор, который казался подходящим по техническим характеристикам, после установки ведет себя иначе.
Перед окончательным выбором способа крепления стоит проверить следующие семь моментов.
| Распространенная ошибка | Проверьте перед выбором |
| Разделив общий вес поровну | Фактические нагрузки на центр тяжести и по углам. |
| Используя обороты в минуту в качестве единственной частоты | Измеренный спектр вибраций |
| Выбор слишком мягкого крепления | Остаточный ход после статического отклонения |
| Используя одно требование к ударам и вибрации | Частотные данные и ударный импульс |
| Изменение ориентации крепления | Данные о зависимости нагрузки от деформации в определенном направлении |
| Вид на трубы и кабели. | Механические обходные пути |
| Рассмотрение данных каталога как показателя производительности системы. | Проверьте собранную установку. |

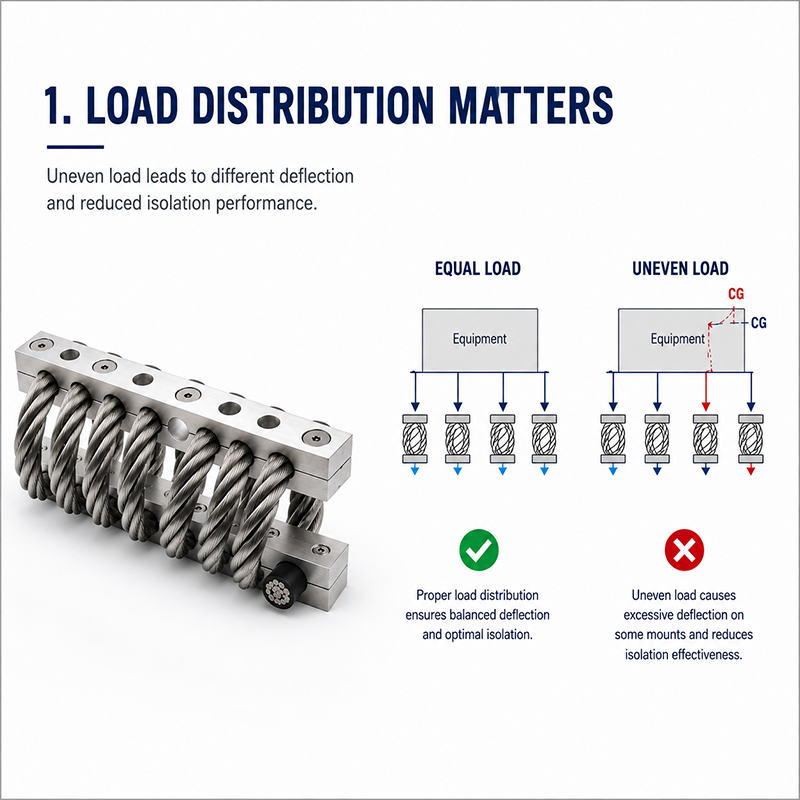

1. Равномерное распределение веса оборудования между креплениями.
Возьмем, к примеру, машину весом 200 кг, установленную в четырех точках крепления. Быстрый расчет покажет 50 кг на каждую точку крепления, и это число часто сразу же учитывается при выборе виброизолятора.
Это работает только в том случае, если нагрузка достаточно сбалансирована.
Если разместить тяжелый двигатель ближе к одному из концов рамы, ситуация изменится. Крепления, расположенные ближе к двигателю, будут нести большую нагрузку, сильнее прогибаться и могут работать с другой эффективной жесткостью.
Для смещенного центра тяжести сначала рассчитайте реакции в передней и задней точках крепления. Затем определите нагрузку, воспринимаемую каждым креплением.
Это более удачная отправная точка, чем выбор четырех одинаковых изоляторов только на основе средней нагрузки.
2. Использование частоты вращения (об/мин) в качестве единственной частоты вибрации.
Частота вращения (об/мин) полезна, но это не спектр вибраций.
Двигатель со скоростью вращения 1800 об/мин имеет вращательную составляющую с частотой 30 Гц:
1800 / 60 = 30 Гц
В реальной машине также могут наблюдаться компоненты с удвоенной частотой, частота прохождения лопаток, пики, связанные с дисбалансом, или структурный резонанс. Насос и двигатель, установленные на одной платформе, могут одновременно создавать несколько значительных частот.
Это становится важным, когда одна из этих частот приближается к собственной частоте изолированной системы.
Если доступны данные измерений вибрации, выбирайте значение из измеренного спектра, а не только из скорости вращения двигателя. Частота вращения лучше всего использовать в качестве первоначальной оценки, а не в качестве окончательного входного параметра.

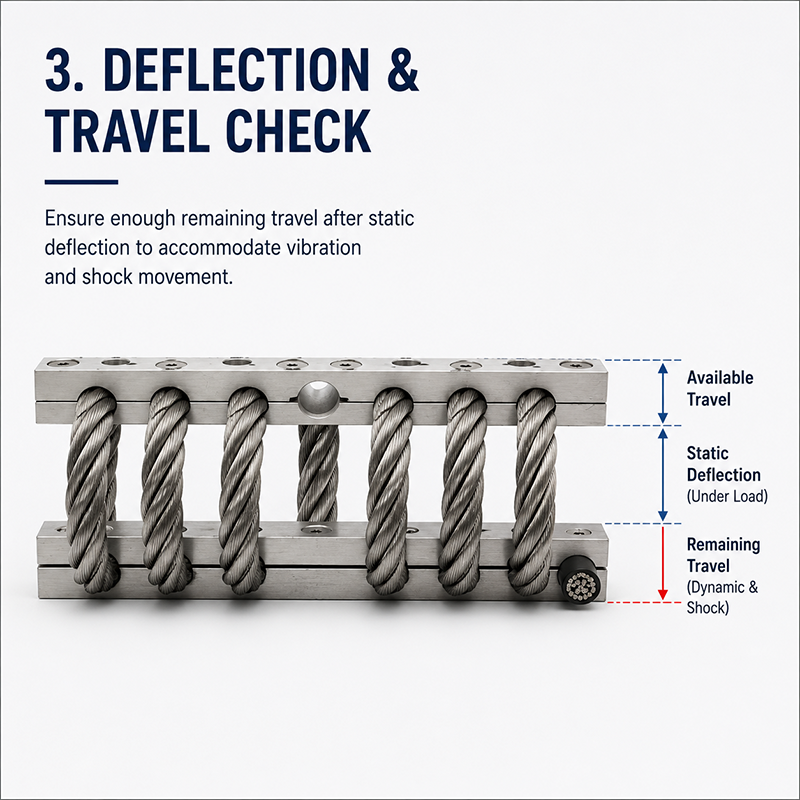

3. Снижение жесткости подвески без проверки оставшегося хода.
Меньшая жесткость обычно означает больший прогиб. Это может помочь снизить собственную частоту колебаний, но для дополнительных перемещений требуется физическое пространство.
Рассмотрим крепление с полезным ходом 15 мм. Если установленное оборудование уже обеспечивает статическое отклонение в 10 мм, то дополнительных 15 мм для динамического перемещения не остаётся.
Оставшийся ход должен компенсировать рабочие вибрации, перемещения при запуске и остановке, ударные смещения и допуски при монтаже.
Это одна из причин, почему очень мягкий изолятор может хорошо выглядеть при расчете частоты, но выйти из строя механически при фактической установке.
Проверяйте не только указанные на чертеже габариты в ненагруженном состоянии, но и положение оборудования в отклоненном положении.

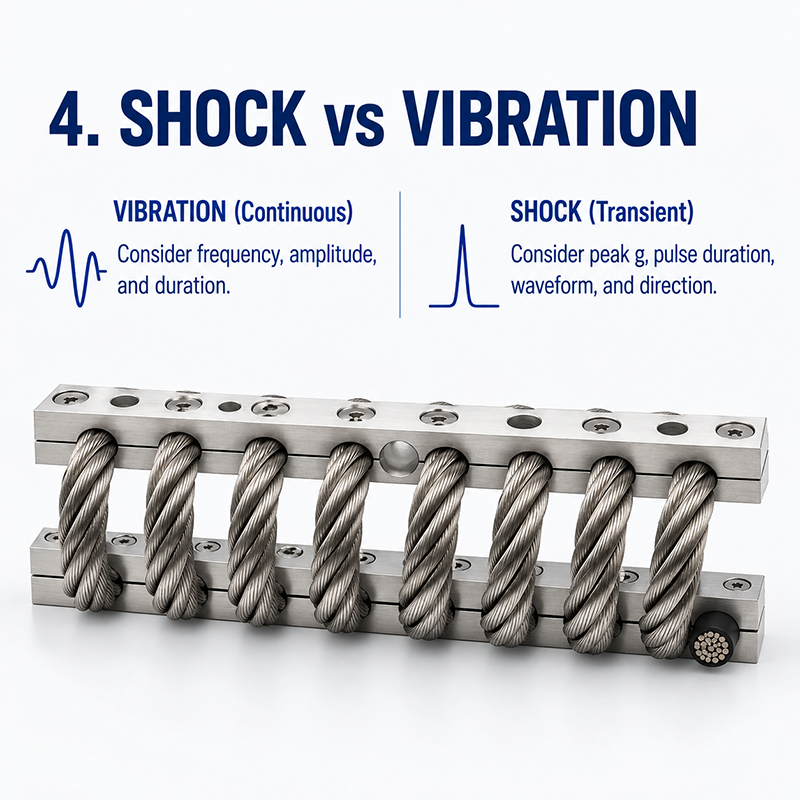

4. Объединение ударов и вибрации в одно требование.
Утверждения «вибрация 5 g» и «удар 30 g» являются неполными описаниями для выбора изолятора.
При непрерывных колебаниях частота имеет значение. Полезная спецификация обычно включает частоту вместе с ускорением, скоростью или перемещением.
Для описания шока необходим другой набор информации. Например:
30 г, 11 мс, полусинусоида, вертикальное направление
Это гораздо полезнее, чем просто констатировать:
30 г
Длительность импульса и форма волны влияют на то, как изолятор и поддерживаемая масса реагируют на воздействие.
Это различие особенно важно для оборудования, которое обычно работает на стационарной платформе, но также транспортируется автомобильным, железнодорожным или другими мобильными системами. Крепление должно выдерживать непрерывную вибрацию, не выходя за пределы допустимого хода во время больших переходных смещений, вызванных ударом.
Для подобных комбинированных условий может быть рассмотрен вариант использования тросового изолятора , поскольку кабель обеспечивает как упругое отклонение, так и гистерезисное рассеивание энергии.
5. Поворот изолятора, поскольку схема расположения болтов по-прежнему подходит.
Эту ошибку легко допустить при разработке механического макета.
Изолятор устанавливается в имеющиеся отверстия, поэтому его ориентация изменяется для облегчения монтажа. Механически он подходит; динамически же это может быть уже не та же самая система.
Например, характеристики зависимости нагрузки от деформации тросовых изоляторов могут различаться в зависимости от способа нагружения петель троса. Следовательно, изменение ориентации может изменить жесткость, деформацию и доступное перемещение.
Используйте данные о характеристиках для предполагаемого направления нагрузки, а не предполагайте, что крепление будет вести себя одинаково после вращения.
Это следует проверить на этапе проектирования компоновки, до того, как будут установлены монтажные отверстия и окружающие конструкции.
6. Ремонт изоляторов, но забываем про трубу.
Типичная ситуация при устранении неполадок выглядит следующим образом: выбранные виброизоляторы установлены правильно, но измеренное снижение вибрации значительно меньше, чем ожидалось.
Перед заменой креплений осмотрите, что проходит через изоляционный интерфейс.
Жесткая труба, соединенная между машиной и неподвижной конструкцией, может передавать вибрацию вокруг изоляторов. То же самое относится к плотно закрепленному пучку кабелей, трубе, кабельному лотку, кронштейну или предохранительному креплению.
Необязательно, что крепление выходит из строя. Вибрация нашла другой путь распространения.
Гибкие соединения следует проектировать таким образом, чтобы они могли следовать за предполагаемым движением оборудования, не становясь при этом непредусмотренной опорой.
Это особенно важно проверить, когда расчетные характеристики изолятора выглядят приемлемыми, но установленная система им не соответствует.
7. Ожидается, что в техническом описании будет подробно описана вся процедура установки.
В техническом описании представлено описание изолятора в заданных условиях испытаний. Установленная машина включает в себя раму, допуски на монтаж, кабели, трубы, изменяющиеся нагрузки и структурные режимы, которые не были включены в испытания данного компонента.
Это не делает данные каталога ненадежными. Это означает, что у данных есть конкретная задача: сузить выбор до технически обоснованной модели и конфигурации.
Для критически важного оборудования окончательная проверка должна проводиться на системном уровне.
Протестируйте оборудование в пределах его нормального рабочего диапазона. Проверьте запуск и остановку. Обратите внимание на преобладающие пики вибрации. Если требуется амортизация, убедитесь, что достаточный ход сохраняется в пределах ожидаемого импульса.
Компонент может соответствовать своим техническим характеристикам, в то время как вся установка все еще нуждается в доработке.
Что мы проверяем перед выбором модели
Для предварительного отбора обычно достаточно шести пунктов информации, чтобы ответить на большинство важных вопросов:
Вес оборудования и положение центра тяжести
Места крепления
Рабочие обороты и, желательно, данные об измеренной вибрации.
Уровень шока, длительность импульса и форма волны.
Доступное перемещение вокруг оборудования
Предполагаемая ориентация при монтаже
Затем можно проверить требуемый диапазон нагрузок, жесткость, прогиб и перемещение, сравнив их с имеющимися данными изолятора.
Если один из этих параметров неизвестен, обычно лучше сначала определить его, чем потом компенсировать это выбором более крупного или жесткого крепления.
