Как рассчитать ударную нагрузку для виброизоляторов
2026-08-07
Заказчики часто сначала присылают нам два показателя: вес оборудования и пиковое ускорение при ударе. Этих данных достаточно для оценки силы удара, но недостаточно для подбора виброизолятора.
Например, значение 5 g отражает пиковое ускорение, но соотношение 5 g / 11 мс дает гораздо более полезную информацию. Дополнительные 11 мс характеризуют длительность ударного импульса, которая может существенно повлиять на смещение изолятора и реакцию оборудования.
Именно поэтому выбор амортизаторов в компании HOAN начинается с расчета нагрузки, но на этом не заканчивается.

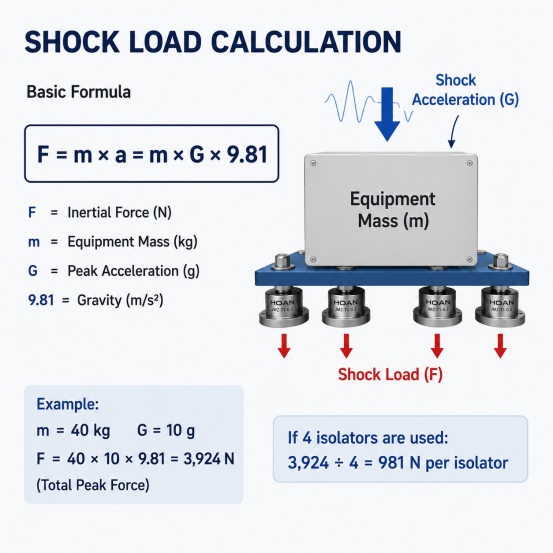

Основная формула расчета ударной нагрузки
Простую оценку можно провести с помощью следующего выражения:
F = m × a. Если ускорение указано в g:
F = m × G × 9,81 Где:
F = расчетная инерционная сила (Н)
m = масса оборудования (кг)
G = пиковое ускорение удара (g)
9,81 = ускорение свободного падения (м/с²)
Для устройства массой 40 кг, подвергшегося удару силой 5 g:
F = 40 × 5 × 9,81 = 1 962 Н
Расчетная пиковая инерционная сила составляет примерно 1,96 кН.
Если нагрузка распределяется равномерно между четырьмя изоляторами, теоретическое усилие на каждый изолятор составляет около 490,5 Н.
Однако при реальной установке мы редко исходим из предположения об идеальном распределении нагрузки, не проверив схему монтажа и положение центра тяжести.
Почему 5G / 11 мс полезнее, чем просто 5G
Пиковое ускорение характеризует лишь часть ударного явления.
Рассмотрим следующее:
5 г / 11 мс. Здесь 5 г — это пиковое ускорение, а 11 мс — длительность импульса. Если изменить длительность, сохранив при этом неизменным пиковое ускорение g, динамическая характеристика также может измениться.
Это типичный вопрос, который часто задают клиенты. Нам могут сообщить вес оборудования и значение, например, 5 г, но для того, чтобы определить конкретную модель изолятора, нам по-прежнему необходимы данные о длительности импульса и направлении удара.
Для многих виброизоляторов серии HOAN условие проверки на ударопрочность «30 г / 11 мс» является широко используемым. Оно служит полезным ориентиром при испытаниях продукции, хотя конкретные условия по-прежнему зависят от конкретной модели и области применения.

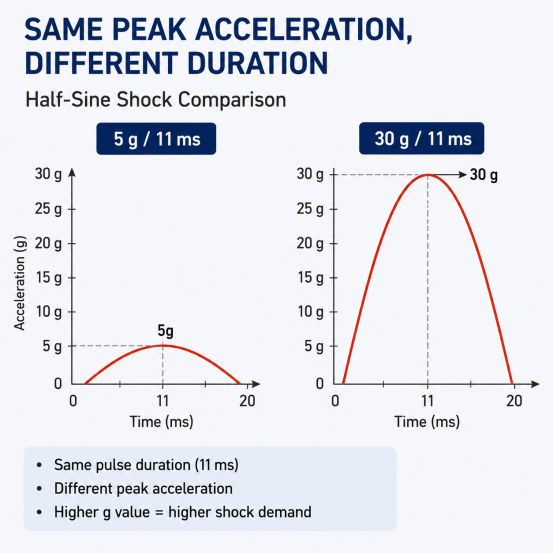

5 г / 11 мс против 30 г / 11 мс
Для того же оборудования весом 40 кг:
|
Входной сигнал удара |
Расчетная пиковая СИЛА |
Что мы проверим дальше |
|
5 г\11 мс |
1,96 килоньютона |
Распределение нагрузки, ход и крепление |
|
30 г\11 мс |
11,77 узлов |
Амплитуда колебаний, ход и передаваемое ускорение |
Увеличение пикового ускорения с 5 g до 30 g приводит к увеличению простой оценки инерционной силы в шесть раз.
Это не означает, что следует просто выбрать изолятор, номинальная нагрузка которого в шесть раз превышает расчетную. Необходимо также учитывать его динамические характеристики.
Что проверяет HOAN после расчёта
После оценки базовой ударной нагрузки наши инженеры, как правило, приступают к изучению конкретной установки.
Распределение нагрузки — это самое главное. Смещение центра тяжести может привести к тому, что нагрузка на одно или два крепления будет значительно превышать теоретическое среднее значение.
Важную роль играет также доступный ход. Более мягкий изолятор может снизить передаваемое ускорение, но при этом допускать более значительное перемещение. Если это перемещение превысит доступный зазор, оборудование может соприкоснуться с окружающими конструкциями или создать дополнительную нагрузку на кабели и разъемы.
Важное значение имеет также направление монтажа. Нагрузки на сжатие, сдвиг и другие направления нагружения могут вызывать разные реакции одного и того же изолятора.
На практике эти факторы могут стать причиной отклонения кандидата даже в том случае, если его номинальная грузоподъёмность кажется подходящей.
Форма импульса удара также имеет значение

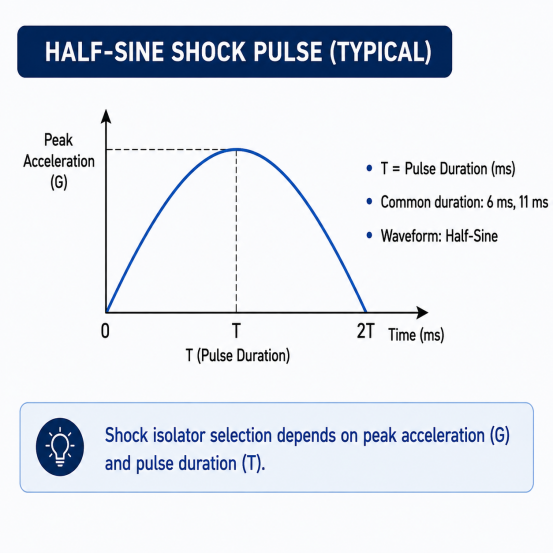

К типичным профилям испытаний на ударную нагрузку относятся полусинусоидальные, пиковые пилообразные и трапециевидные импульсы.
|
Состояние шока |
Инженерный концерн |
|
Половина синуса |
Пиковое ускорение и ход изолятора |
|
Пиковый пилообразный сигнал на выходе |
Быстрое реагирование на структурные изменения |
|
Трапециевидный |
Более длительная нагрузка вблизи пикового ускорения |
|
Кратковременный импульс |
Высокое ускорение при относительно короткой длительности входного сигнала |
|
Импульс большей длительности |
Ход системы может стать более значительным |
|
Повторный удар |
Усталость и целостность крепления |
Поэтому в технических условиях следует указывать форму сигнала, если она известна, а не ограничиваться указанием только пикового значения g.
На что мы обращаем внимание при значениях 30 г / 11 мс
Для приложений, в которых оценочные значения составляют около 30 г / 11 мс, выбор изолятора с максимальной номинальной нагрузкой не всегда является правильным подходом.
В ходе инженерной экспертизы компания HOAN, как правило, проверяет,:
статическая нагрузка находится в допустимом рабочем диапазоне;
во время удара обеспечивается достаточный ход;
передаваемое ускорение остается в допустимых пределах;
изменение ориентации крепления влияет на фактические характеристики;
вокруг оборудования имеется достаточный свободный пространство;
Повторные удары могут повлиять на состояние крепления.
Это особенно актуально для тросовых изоляторов. Их амортизирующие характеристики зависят не только от грузоподъёмности, но и от деформации, а также от рассеивания энергии за счёт конструкции троса.
Очень жесткое крепление может ограничивать движение, но при этом лучше передавать ускорение. Более мягкое крепление обеспечивает лучшее гашение колебаний, но требует большего хода.
Правильный выбор должен обеспечивать баланс между этими двумя аспектами.
Стандарты испытаний на ударопрочность
В разных областях применения могут использоваться разные стандарты испытаний на ударопрочность.
Стандарт MIL-STD-810H, метод 516.8, описывает методы испытаний на механические удары и широко используется при определении условий воздействия ударов на оборудование.
В отношении электрического и электронного оборудования, устанавливаемого в дорожных транспортных средствах, стандарт ISO 16750-3 регулирует вопросы механических нагрузок, включая вибрацию и удары.
Эти стандарты помогают определить условия испытаний, однако они не должны заменять данные по применению. Соответствующие требования к ударопрочности по-прежнему зависят от места и способа установки оборудования.
Информация, необходимая для выбора амортизатора
Для проведения предварительной инженерной экспертизы HOAN наиболее полезной информацией является следующая:
- Вес и габариты оборудования
- Центр тяжести (если указан)
- Количество и расположение изоляторов
- Пиковое ускорение при ударе (g)
- Длительность импульса (мс)
- Форма импульса
- Направление удара
- Доступный рабочий объем
- Ориентация при монтаже
- Условия эксплуатации
- Монтажный чертеж или файл STEP
Чертеж особенно полезен в тех случаях, когда центр тяжести или точки крепления расположены несимметрично.
От ударной нагрузки до подходящего изолятора
Формула F = m × a позволяет получить полезную первоначальную оценку, однако сама по себе она не позволяет определить подходящий виброизолятор.
В ходе практической работы по подбору HOAN одновременно анализируются пиковое значение g, длительность импульса, распределение нагрузки, доступный ход и направление монтажа.
Это позволяет избежать двух распространенных проблем: выбора слишком жесткого изолятора, передающего чрезмерное ускорение, или выбора слишком мягкого изолятора, допускающего большее смещение, чем может выдержать конструкция.
Часто задаваемые вопросы
30 г / 11 мс — это то же самое, что 30 г?
Значение «30 г» характеризует пиковое ускорение, а «11 мс» — длительность импульса. Оба этих параметра важны при оценке реакции на удар.
Используется ли значение 30 г / 11 мс для всех изоляторов HOAN?
Нет. Это широко используемое условие проверки на ударопрочность для многих виброизоляторов HOAN, однако фактические условия испытаний и эксплуатационные характеристики зависят от модели и области применения.
Могут ли вес оборудования и пиковое ускорение (g) определить модель изолятора?
Они дают первоначальную оценку нагрузки. Также следует учесть длительность импульса, направление монтажа, центр тяжести, допустимые перемещения и схему установки.
Является ли более высокий номинальный груз лучшим показателем для амортизации?
Не обязательно. Изолятор с большей грузоподъемностью может быть более жестким и передавать большее ускорение на защищаемое оборудование.
Нужна помощь в выборе виброизолятора?
Сообщите компании HOAN вес вашего оборудования, ускорение при ударе, длительность импульса, монтажный чертеж и допустимый ход. Эти параметры позволят нашим инженерам отобрать подходящие модели изоляторов до начала испытаний прототипов или окончательной валидации.
