Что такое коэффициент изоляции в системе подавления вибраций?
2026-08-10
Клиенты иногда задают нам простой вопрос: «Может ли этот изолятор обеспечить 90-процентную виброизоляцию?» Этот процентный показатель кажется понятным, но ответить на него, опираясь только на модель изолятора, невозможно. Эффективность виброизоляции зависит от массы оборудования, частоты возбуждения, жесткости изолятора и степени демпфирования.
При анализе примеров использования мы заметили, что заказчики сначала выбирают опору, ориентируясь на грузоподъемность, а уже потом проверяют частоту вибрации. Опора может надежно удерживать оборудование, но при этом работать слишком близко к резонансной частоте, чтобы обеспечить эффективную виброизоляцию.
Именно поэтому компания HOAN, как правило, запрашивает одновременно данные о весе оборудования и частоте вибрации.
Как рассчитывается эффективность виброизоляции?
Эффективность изоляции характеризует степень снижения вибрации, передаваемой через систему изоляции.
Часто используемое выражение:
Эффективность изоляции (%) = (1 − T) × 100
где T — коэффициент передачи колебаний.
Если: T = 0,2, то: коэффициент изоляции = 80 %. Проще говоря, пропущенный сигнал, характеризуемый этим коэффициентом пропускания, составляет 20 % от входного сигнала.
Однако это не означает, что у изолятора фиксированная «эффективность 80 %». Если изменить частоту возбуждения или подвешенную массу, результат может измениться.
Это первое различие, на которое мы обращаем внимание при рассмотрении заявки на изоляцию.
Почему соотношение частот определяет эффективность изоляции
В упрощённой системе виброизоляции ключевым соотношением является отношение частот:
r = f / fn, где:
f = частота возбуждения
fn = собственная частота изолированной системы
По мере увеличения этого соотношения поведение значительно меняется.
|

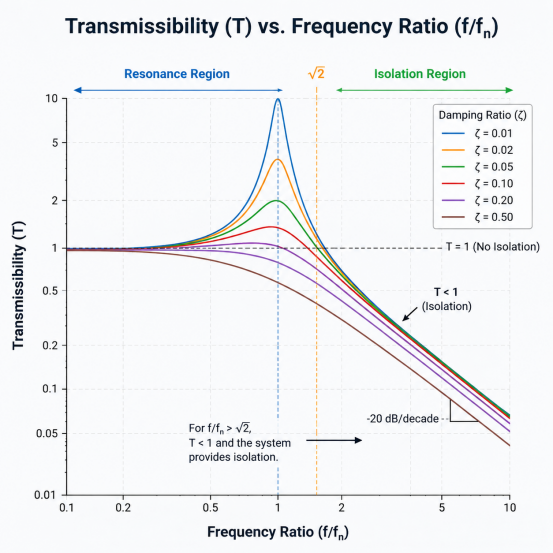

Соотношение частот |
Реакция системы |
Что это означает на практике |
|
r < 1 |
Оборудование реагирует на возбуждение |
Небольшая полезная изоляция |
|
r ≈ 1 |
Резонанс |
Ответ может превышать входные данные |
|
r > √2 |
Начинается изоляция |
Коэффициент передачи опускается ниже 1 |
|
r значительно превышает √2 |
Более сильное затухание |
Лучшая изоляция с учетом ограничений на передвижение и стабильность |
Такой подход гораздо более целесообразен, чем запрашивать процент изоляции без указания частоты.
Практический пример: электрооборудование судна
Рассмотрим бортовой электрический шкаф, подверженный воздействию основной вибрации с частотой около 30 Гц.
Если установленная система имеет собственную частоту 15 Гц:
r = 30 / 15 = 2 Система превышает теоретический порог изоляции, однако частотное отношение по-прежнему остается относительно низким.
Теперь рассмотрим изолятор, который снижает собственную частоту системы до 7,5 Гц:
r = 30 / 7,5 = 4. Более высокое соотношение позволяет обеспечить значительно лучшее гашение вибраций.
На бумаге второй вариант кажется более удачным. Однако при реальной установке более мягкое крепление может привести к большему смещению шкафа.
При принятии решения теперь необходимо учитывать зазор для кабеля, подвижность разъема, устойчивость крепления и доступный ход.
Это тот аспект, на который мы обращаем особое внимание при выборе изоляторов: более низкая собственная частота может улучшить теоретическую изоляцию, но возникающие при этом колебания все равно должны соответствовать условиям установки оборудования.
30 Гц — возбуждение
Вариант A: fn = 15 Гц → r = 2
Вариант B: fn = 7,5 Гц → r = 4
Ниже:
Более высокое соотношение частот → более низкая пропускная способность, однако необходимо учитывать доступный ход.
Как жесткость и масса оборудования влияют на собственную частоту
Для упрощённой системы:
fn = (1 / 2π) √(k / m), где k — жесткость, а m — масса, опирающаяся на опору.
Это объясняет, почему выбор изолятора исключительно на основе максимальной нагрузки может привести к проблемам.
Два крепления могут выдерживать одинаковую нагрузку от оборудования, но при этом иметь совершенно разные характеристики жесткости. Их собственные частоты — и, следовательно, эффективность виброизоляции — могут различаться.
Снижение жесткости, как правило, приводит к уменьшению собственной частоты и улучшению изоляции, если рабочая частота достаточно высока.
Цена этого — дополнительное отклонение.
В случае оборудования с ограниченным зазором простой выбор самого мягкого из доступных креплений редко является рациональным инженерным решением.
Как демпфирование влияет на виброизоляцию
Демпфирование играет наиболее важную роль вблизи резонанса, поскольку оно регулирует пик отклика.
Однако более сильное демпфирование не всегда обеспечивает лучшую изоляцию на частотах, значительно превышающих резонансную.

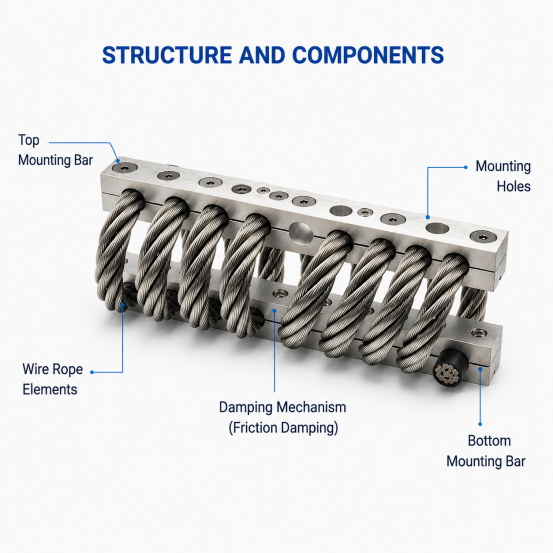

В случае нелинейных конструкций, таких как тросовые изоляторы и изоляторы с фрикционным демпфированием, данные реальных испытаний по зависимости «нагрузка-прогиб» и вибрационным испытаниям могут оказаться более полезными, чем рассмотрение опоры в качестве идеальной линейной пружины.
Это особенно актуально в тех случаях, когда оборудование работает с переменной скоростью, запускается и останавливается, а не функционирует непрерывно на одной фиксированной частоте.
Почему важен диапазон рабочих частот
Генератор, компрессор или вентилятор редко ведут себя как идеальный одночастотный источник колебаний.
Предположим, что компрессор подвержен значительной вибрации в диапазоне частот около 25 Гц и 50 Гц. Оценка изолятора только на частоте 50 Гц может показать отличную степень изоляции, но при этом упустить из виду потенциальную реакцию, близкую к резонансу, на более низкой частоте.
В случае оборудования с регулируемой скоростью вращения при запуске и остановке также может происходить прохождение через собственную частоту системы.
В таких случаях мы предпочитаем анализировать диапазон рабочих частот или спектр вибраций, а не только одно конкретное значение частоты.
Это, как правило, дает нам больше информации о реальных требованиях к изоляции, чем указанный процент, например «90 % эффективности».
Всегда ли 90-процентная изоляция лучше, чем 80-процентная?
Только не в том случае, если это вызовет слишком большую суматоху.
Более мягкая система изоляции может улучшить уровень затухания, однако чрезмерное прогибание может привести к растяжению кабеля, смещению разъемов, соприкосновению с окружающими конструкциями или снижению устойчивости оборудования.
Таким образом, инженерная задача заключается не в достижении максимально возможного процента.
Цель состоит в том, чтобы снизить передаваемые вибрации до допустимого уровня, не превышая допустимого смещения и не нарушая целостность конструкции.
Этот баланс особенно важен для шкафов, оборудования связи, оптических систем и других установок, где пространство для перемещения ограничено.
Какая информация требуется HOAN?
При проведении предварительного анализа мер по изоляции вес оборудования и частота вибрации являются оптимальными отправными точками. Мы также учитываем количество и расположение опор, ориентацию установки, допустимый диапазон перемещения и центр тяжести, если он известен.
Если имеются данные испытаний, присылайте исходный спектр колебаний, а не преобразованный в одну частоту.
Также полезно иметь монтажный чертеж. Он часто позволяет выявить проблемы, связанные с распределением нагрузки и зазорами, которые невозможно определить, исходя только из веса оборудования.
В случае применений, к которым также предъявляются отдельные требования по устойчивости к механическим ударам, характеристики ударопрочности следует оценивать независимо от эффективности виброизоляции.
Часто задаваемые вопросы
90 % виброизоляции — это хороший показатель?
Возможно, но это значение имеет смысл только при известных рабочей частоте и условиях измерения. Необходимый коэффициент ослабления зависит от чувствительности защищаемого оборудования.
Когда начинается виброизоляция?
В случае упрощённой линейной системы коэффициент передачи опускается ниже единицы, когда отношение частоты возбуждения к собственной частоте превышает примерно √2.
Обеспечивает ли более мягкий виброизолятор лучшую виброизоляцию?
Это может снизить собственную частоту системы и улучшить изоляцию при более высоких частотных соотношениях, но при этом также увеличивает амплитуду отклонения. Перед выбором более мягкого крепления необходимо проверить доступный ход.
Оценивайте систему в целом, а не только процентные показатели
Коэффициент эффективности изоляции полезен для сравнения характеристик виброизоляции, однако его не следует рассматривать как фиксированное свойство, указанное рядом с моделью изолятора.
При проведении инженерных расчетов по методу HOAN одновременно учитываются масса оборудования, частота возбуждения, собственная частота, жесткость, демпфирование и доступный ход.
Если вы выбираете изолятор, сообщите нам вес оборудования, диапазон рабочих частот и чертеж крепления. Этих трех сведений часто бывает достаточно, чтобы начать сужать круг подходящих изоляторов.
