Как выбрать подходящий MLCC для вашей схемы
Выбор MLCC — это не просто подбор номинала ёмкости. Компоненты с одинаковыми номинальными значениями 100 пФ и 50 В могут различаться по размерам корпуса, структуре электродов и требованиям к монтажу, что может повлиять как на процесс производства, так и на долгосрочную надёжность.
В данном руководстве описаны три фактора, которые инженеры должны учитывать перед выбором MLCC, а в качестве практического примера приводится модель HACC101S10V500.
1. Начните с ёмкости
Первым техническим параметром, на который обращают внимание большинство инженеров, является ёмкость, однако одно только номинальное значение не даёт полного представления о ситуации.
Номинальные характеристики конденсатора HACC101S10V500 составляют 100 пФ ±20 %, измеренные при частоте 1 кГц, напряжении 1 Врмс и температуре 25 °C без постоянного смещения.
Допуск ±20 % означает, что измеренная ёмкость может варьироваться в диапазоне от примерно 80 пФ до 120 пФ при указанных условиях испытаний. Приемлемость такого отклонения зависит от конкретного применения. В обычных схемах связи допускается более широкий допуск, тогда как в схемах согласования импеданса или резонансных схемах часто требуется более строгий контроль.
Изображение: Фотография товара (HACC101S10V500)
2. Не выбирайте напряжение, ориентируясь только на цифры
Более высокое номинальное напряжение обеспечивает дополнительный запас прочности конструкции, однако правильный выбор зависит от фактических условий эксплуатации, а не от какого-либо фиксированного правила.
Номинальное напряжение HACC101S10V500 составляет 50 В.
При выборе MLCC следует учитывать следующее:
- Непрерывное рабочее напряжение
- Пусковое или переходное напряжение
- Температура окружающей среды
- Предполагаемый срок службы
Эти факторы зачастую оказывают большее влияние на надежность, чем само номинальное напряжение.
3. Размер упаковки может повлиять на производственный процесс
Механические размеры не менее важны, чем электрические характеристики.
Размеры HACC101S10V500 составляют всего 0,25 × 0,25 × 0,15 мм, что делает его подходящим для компактных гибридных схем и конструкций с ограниченным пространством. На чертеже с размерами также указана площадь электрода, равная примерно 0,18 мм, поэтому необходимо тщательно проверять конструкцию подложки и точность пайки.
Два конденсатора с одинаковыми электрическими характеристиками не следует считать взаимозаменяемыми, если размеры их корпусов и расположение электродов также не совместимы.
Изображение: Размерный чертеж

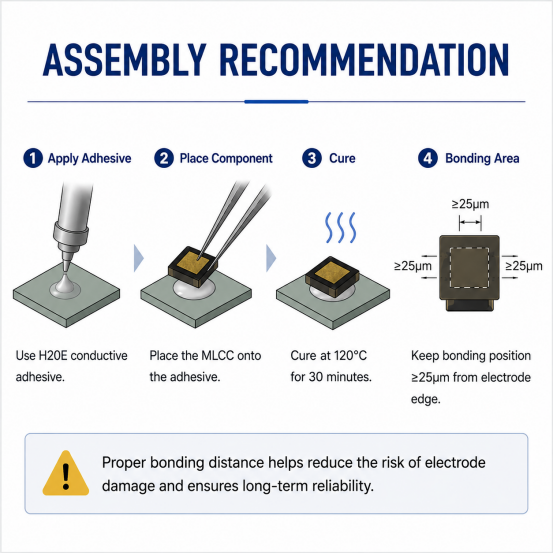

4. Проверьте процесс сборки
При выборе компонентов часто упускается из виду способ монтажа.
В модели HACC101S10V500 на обеих поверхностях используется структура металлизации TaN/TiW/Ni/Au. В технических характеристиках рекомендуется использовать проводящий клей H20E, отвердевать его при температуре 120 °C в течение 30 минут и соблюдать расстояние между местом склеивания и краем электрода не менее 25 мкм.
Если ваш производственный процесс отличается от приведенных здесь рекомендаций, перед утверждением детали убедитесь в его совместимости.
Изображение: Фотография упаковки или схема сборки
Краткое описание HACC101S10V500
| Параметры | Технические характеристики |
| Емкость | 100 пФ ±20 % |
| Номинальное напряжение | Пятьдесят вольт |
| Рабочая температура | от -55 °C до +125 °C |
| Размер упаковки | 0,25 × 0,25 × 0,15 мм |
| Металлизация | Нитрид титана/титан/никель/золото |
| Сборка | Проводящий клей |
Все приведенные выше технические характеристики взяты из официального технического описания продукта.
Часто задаваемые вопросы
Могут ли два конденсатора MLCC емкостью 100 пФ и напряжением 50 В заменить друг друга?
Не обязательно. Перед заменой следует сравнить не только ёмкость и напряжение, но и размер корпуса, структуру электродов и технологию сборки.
Подходит ли HACC101S10V500 для применения в радиочастотных системах?
В техническом паспорте указаны емкость, напряжение, габариты и металлизация. Если для вашей конструкции требуются такие параметры, как ESR, ESL, коэффициент Q или частота собственного резонанса, их следует оценивать отдельно, поскольку они не включены в текущие технические характеристики.
