Конический индуктор против традиционного соленоидного индуктора: какой из них подходит для вашей РЧ-конструкции?
2026-07-31
На низких частотах как конические индукторы, так и традиционные соленоидные индукторы способны обеспечивать стабильные электрические характеристики. Однако по мере перехода рабочей частоты в радиочастотный и микроволновый диапазоны геометрия обмотки становится не менее важной, чем индуктивность. Такие параметры, как распределенная ёмкость, собственная резонансная частота (SRF) и стабильность импеданса, начинают определять, будет ли индуктор надежно работать в цепи.
В традиционном соленоидном индукторе используется цилиндрическая обмотка с постоянным диаметром. Простая конструкция делает его экономичным, удобным в производстве и хорошо подходящим для использования в источниках питания, промышленной электронике и большинстве областей применения с частотами ниже 3 ГГц.

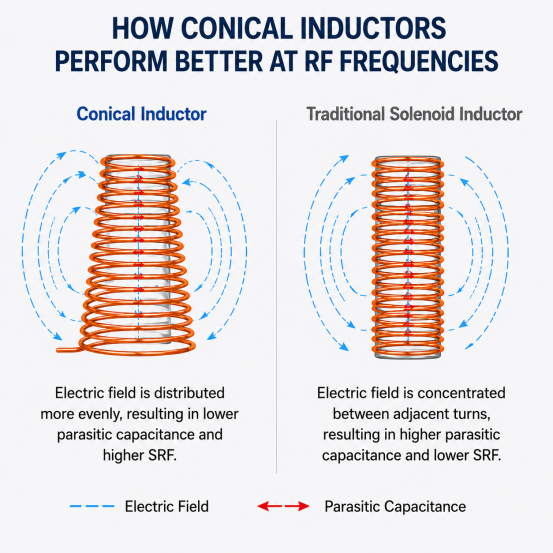

В коническом индукторе используется обмотка с плавно изменяющимся диаметром. Поскольку соседние витки больше не имеют одинакового шага, электрическое поле распределяется более равномерно по всей катушке, а не концентрируется между соседними витками. Это снижает распределенную паразитную емкость и задерживает наступление саморезонанса, что позволяет индуктору поддерживать стабильный импеданс в гораздо более широком диапазоне частот. В зависимости от конструкции конические индукторы обычно используются в диапазоне частот от 10 МГц до 40 ГГц и выше.
Сравнение производительности
| Особенность | Коническая индуктивность | Традиционный соленоидный индуктор |
| Типичная частота | 10 МГц–40 ГГц+ | Лучшие результаты при частоте ниже 3 ГГц |
| Паразитная ёмкость | Ниже | Выше |
| Частота собственной резонансной частоты | Более высокий SRF | Нижний SRF |
| Себестоимость производства | Выше | Ниже |
| Типичные области применения | РЧ-дроссель, Т-образный разветвитель, широкополосные усилители, микроволновые фильтры | Источники питания, преобразователи постоянного тока в постоянный, промышленная электроника |

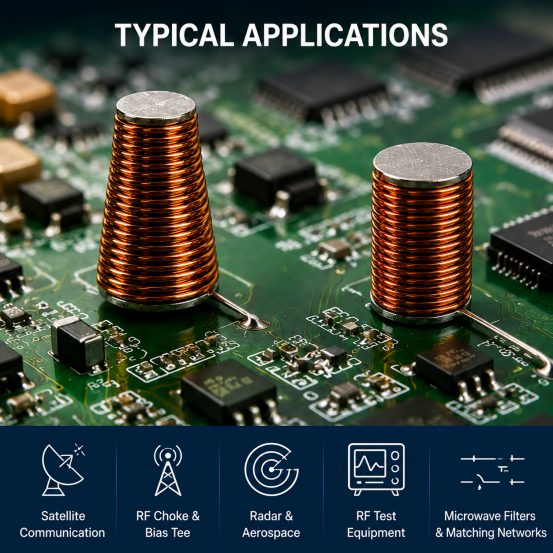

В практическом проектировании РЧ-систем эта разница становится наиболее заметной, когда индуктор используется в качестве РЧ-дросселя или в составе Т-образного разветвителя. Если рабочая частота приближается к предельной рабочей частоте (SRF) компонента, импеданс может резко изменяться, что приводит к увеличению вносимых потерь и затрудняет широкополосное согласование. Конический индуктор, как правило, обеспечивает более стабильный импеданс в более широком рабочем диапазоне, поэтому его часто применяют в спутниковой связи, РЧ-измерительном оборудовании, радиолокационных модулях и других широкополосных микроволновых системах.
Это не означает, что конический индуктор всегда является лучшим выбором. Его коническая обмотка требует более жестких производственных допусков и более точного контроля за процессом намотки, что приводит к увеличению производственных затрат и создает дополнительные сложности при изготовлении миниатюрных корпусов. Для продукции, где важна стоимость, или для схем, работающих значительно ниже микроволнового диапазона, стандартный соленоидный индуктор зачастую обеспечивает оптимальный баланс между эксплуатационными характеристиками и эффективностью производства.
Руководство по выбору
Выберите традиционный соленоидный индуктор, если ваша конструкция работает на частотах ниже 3 ГГц, приоритетом является снижение затрат или она предназначена для преобразования мощности и общего электронного оборудования.
Выбирайте конический индуктор в тех случаях, когда важны широкополосные характеристики, более высокая частота резонанса (SRF) и стабильное сопротивление, особенно в РЧ-входных каскадах, сетях с Т-образным смещением, РЧ-дросселях, микроволновых фильтрах и других высокочастотных пассивных РЧ-компонентах.
Вместо того чтобы выбирать индуктор исключительно по значению его индуктивности, следует сравнить его рабочую частоту, SRF, паразитную ёмкость и технологические ограничения. Соответствие конструкции индуктора конкретному РЧ-применению, как правило, обеспечивает более высокие долгосрочные эксплуатационные характеристики схемы, чем простой выбор индуктора с максимальным номиналом индуктивности.
