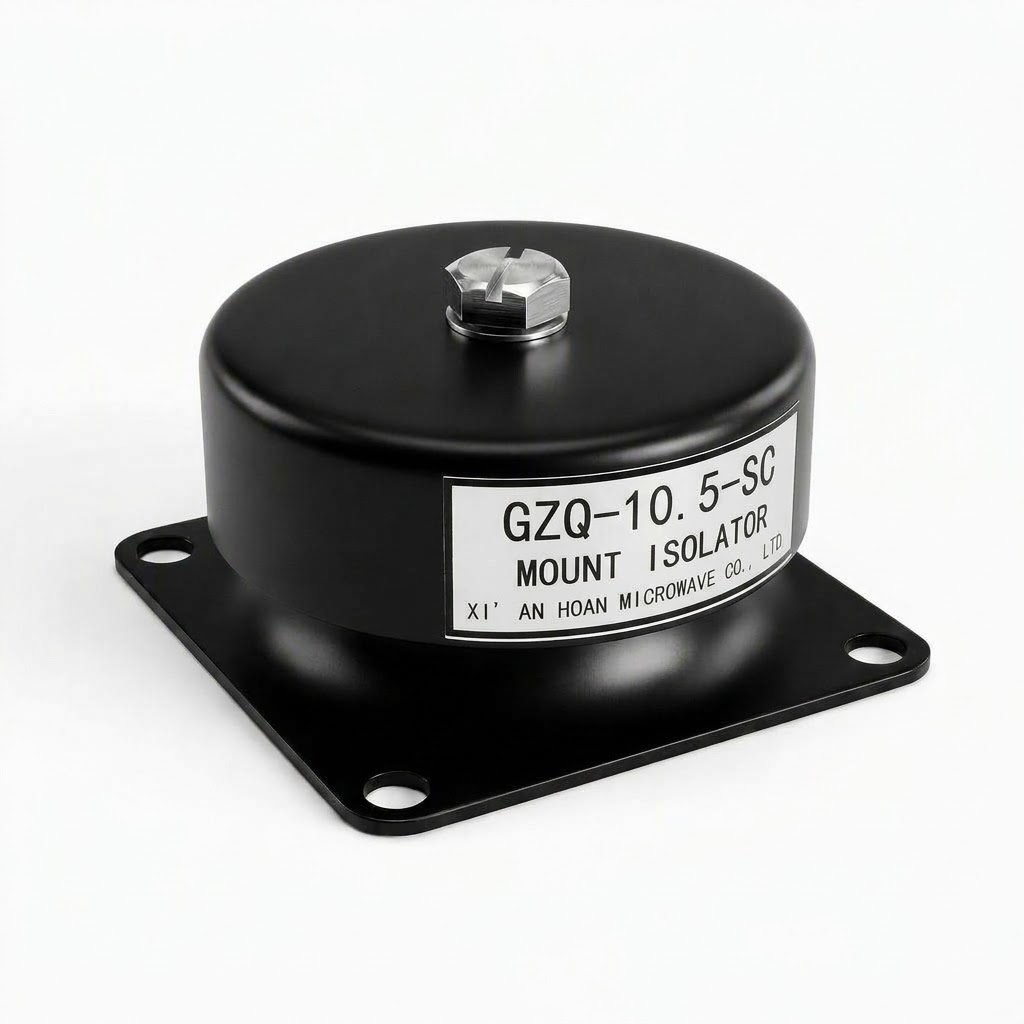

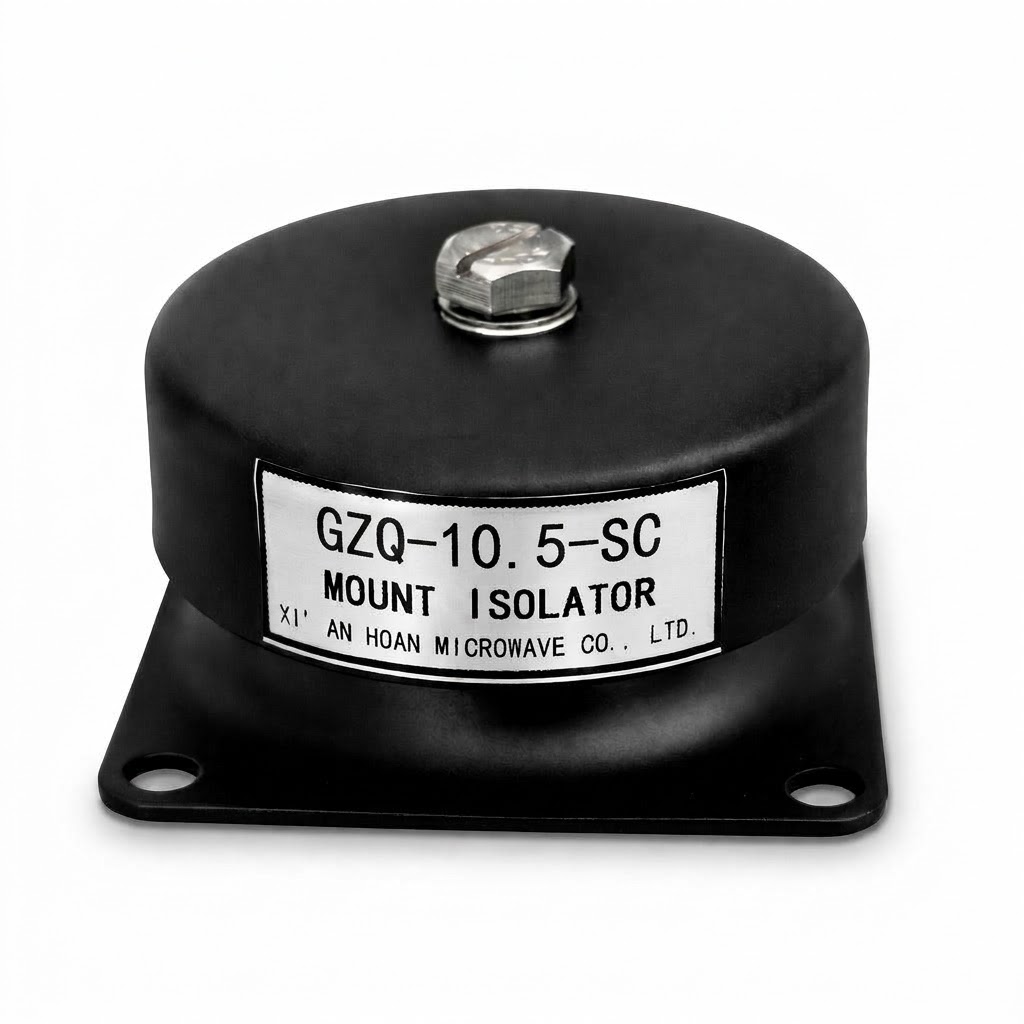

Опора виброизолирующая резинометаллическая GZQ-10.5-SC
Описание продукта Резинометаллический виброизолятор GZQ-10.5-SC Разработанная для высокопроизводительного динамического гашения, опора GZQ-10.5-SC обеспечивает интенсивное поглощение энергии ударов и вибраций для системных нагрузок до 10,5 кг на одну точку крепления. Спроектированный для инженеро...
Описание
маркер
Описание продукта
Резинометаллический виброизолятор GZQ-10.5-SC
Разработанная для высокопроизводительного динамического гашения, опора GZQ-10.5-SC обеспечивает интенсивное поглощение энергии ударов и вибраций для системных нагрузок до 10,5 кг на одну точку крепления. Спроектированный для инженеров-интеграторов, формирующих запросы предложений (RFQ) на поставку виброизоляторов, этот высокоэффективный амортизатор эффективно подавляет интенсивные низкочастотные гармоники, ограничивая статический прогиб (≤0,3 мм). Рассчитанный на устойчивость к экстремальным механическим ударам до 100G в широком диапазоне температур (от -45°C до +65°C), он представляет собой надежное решение для дистрибьюторских сетей и требований B2B-производителей оригинального оборудования (OEM).
Ключевые преимущества продукта
Максимальная несущая способность 10,5 кг
Специально откалиброван для поддержания номинальной нагрузки оборудования до 10,5 кг на точку, обеспечивая идеальный баланс статической жесткости и предотвращая пробитие (срабатывание до упора) при резких маневрах транспортных средств.
Эффективное подавление гармоник (коэффициент демпфирования ≥0,13)
Обладает целевым диапазоном резонансных частот 41,5± 5 Hz, который эффективно изолирует высокоамплитудные гармоники, стабилизируя чувствительные оптоэлектронные датчики и регистраторы сигналов.
Многовекторная защита от кратковременных ударов до 100G
Спроектирован для поглощения жестких динамических нагрузок при внезапных падениях, движении по пересеченной местности или сильных эксплуатационных ударах, сохраняя целостность внутренней электроники.
Надежная всепогодная вулканизация эластомера
Сохраняет полную физическую эластичность и прочность скрепления в жестких температурных условиях (от -45°C до +65°C), сопротивляясь усталостным разрушениям структуры на протяжении 5-летнего срока динамической эксплуатации.
Технические характеристики
| Модель | Диаметр D | Высота H±1 | Высота h | Размер A±0.2 | Размер B | Резьба d | Монтажное отверстие d2 | Радиус R | Размер b | Высота h1 |
| GZQ-10.5-SC | 60 мм | 36 мм | 24.5 мм | 50 мм | 60 мм | M5 | Ø5,5 мм | 5 мм | 28 мм | 3,4 мм |
| Модель | Номинальная нагрузка (кг) | Статическое смещение [прогиб] (мм) | Диапазон рабочих температур (°C) | Резонансная частота (Гц) | Коэффициент демпфирования | Испытание на ударную прочность [ударный тест] | Срок годности [назначенный ресурс / срок хранения] (лет) | Срок службы [срок эксплуатации] (лет) |
| GZQ-3.2-SC/SC1 | 3.2 | ≤0.3 | -45-+65 | 41.5±5 | ≥0.13 | 100G, 12 циклов | 8 | 5 |
| GZQ-4.2-SC/SC1 | 4.2 | |||||||
| GZQ-5.2-SC/SC1 | 5.2 | |||||||
| GZQ-6.0-SC/SC1 | 6.0 | |||||||
| GZQ-7.0-SC/SC1 | 7.0 | |||||||
| GZQ-7.5-SC/SC1 | 7.5 | |||||||
| GZQ-9.0-SC/SC1 | 9.0 | |||||||
| GZQ-10.5-SC/SC1 | 10.5 | |||||||
| GZQ-13.5-SC/SC1 | 13.5 | |||||||
| GZQ-15-SC/SC1 | 15 |
Области применения GZQ-10.5-SC
Виброизолятор GZQ-10.5-SC обеспечивает надежную динамическую защиту в тяжелых отраслях промышленности и техники:
-
Тяжелые коммерческие БПЛА и системы аэрофотосъемки: изолирует тяжелые лидарные сканеры, контейнеры оптического картографирования и отсеки аккумуляторных батарей повышенной емкости от вибраций двигателей.
-
Бронированные и мобильные электронные контейнеры: защищает защищенные компьютеры связи, спутниковые трансиверы и преобразователи питания внутри бронированной техники.
-
Судовая навигация и шкафы управления двигателем: гасит низкочастотный гул судового двигателя и удары волн, защищая бортовые блоки обработки данных РЛС и гидролокаторов.
-
Прецизионная фабричная автоматизация: обеспечивает защиту тяжелых автоматических устройств смены инструмента для робототехники, высокоскоростных сортировочных платформ и промышленных лазерных обрабатывающих головок.
