Vysokotochnye rezinometallicheskie vibroizolirovochnye opory GZQ-6.0-SC
Описание продукта Резинометаллический виброизолятор GZQ-6.0-SC Разработанный ведущим производителем виброизолирующих систем, ударопрочный виброизолятор GZQ-6.0-SC обеспечивает динамическую стабилизацию военного уровня для систем средней и повышенной массы. Рассчитанная на номинальную нагрузку 6,0...
Описание
маркер
Описание продукта

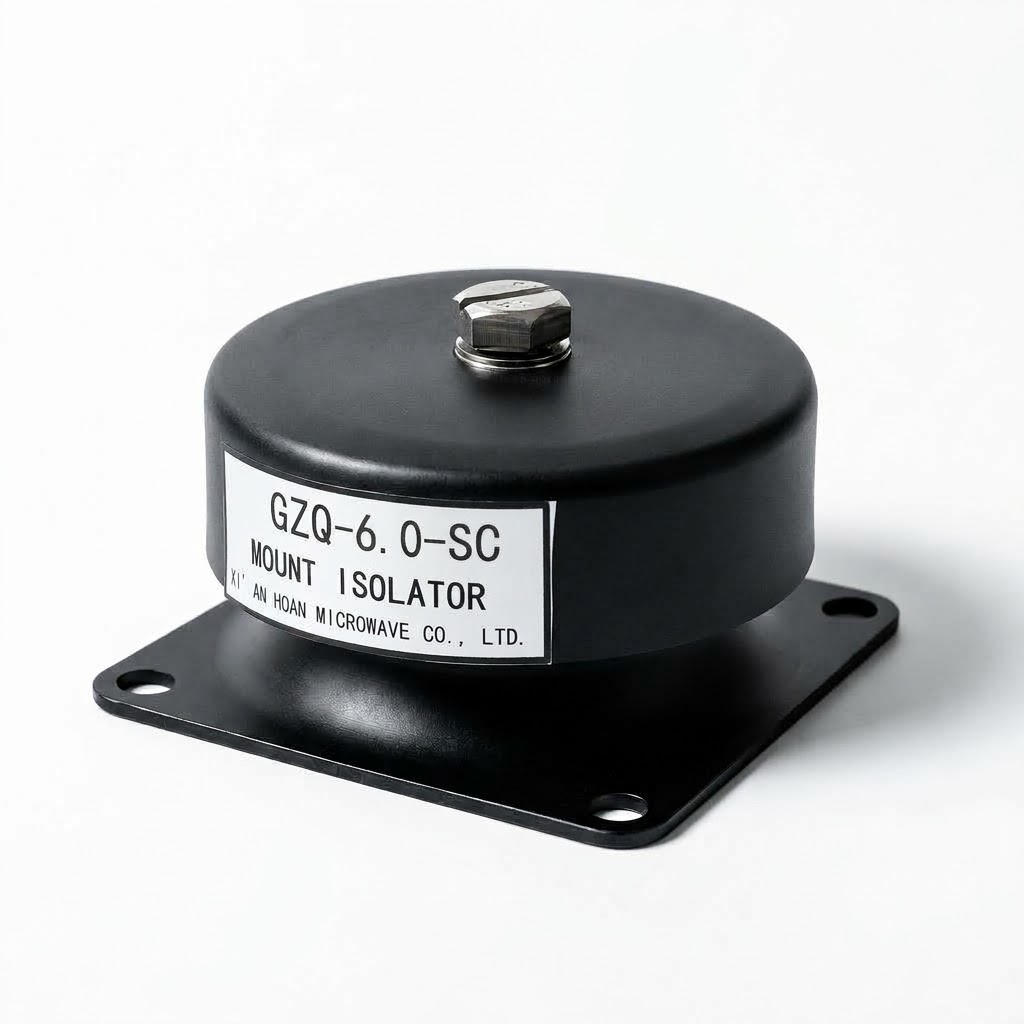

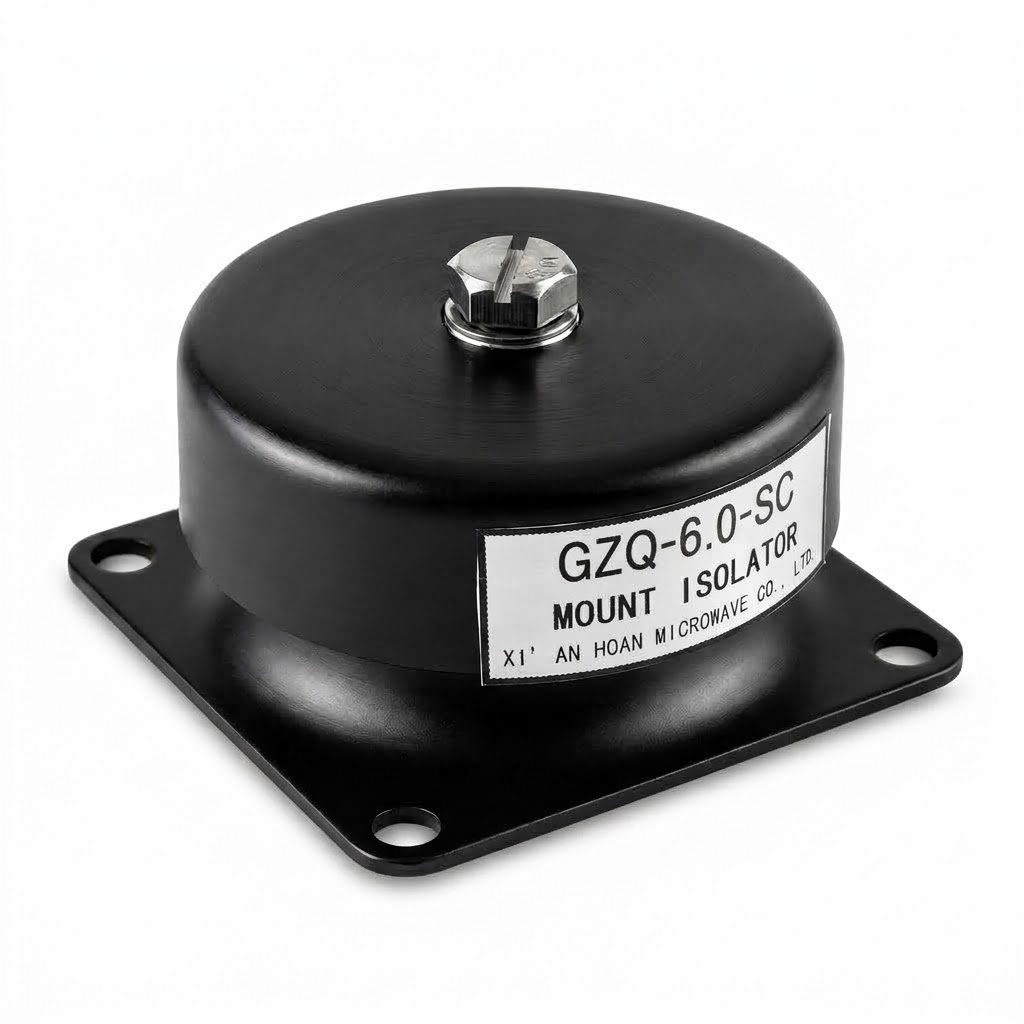

Резинометаллический виброизолятор GZQ-6.0-SC
Разработанный ведущим производителем виброизолирующих систем, ударопрочный виброизолятор GZQ-6.0-SC обеспечивает динамическую стабилизацию военного уровня для систем средней и повышенной массы. Рассчитанная на номинальную нагрузку 6,0 кг, эта прецизионная виброизолирующая опора сочетает в себе высокое поглощение энергии с низким статическим прогибом ($\le 0,3 \text{ мм}$), защищая критически важную электронику и оптические приборы от непрерывного внешнего резонанса и экстремальных рабочих ударов до 100G. Благодаря широкому диапазону рабочих температур (от -45°C до +65°C) изделие является надежным выбором для интеграции в аэрокосмической отрасли, военно-морском флоте и промышленной автоматизации.
Ключевые преимущества продукта
Улучшенная стабильность под нагрузкой (номинальная емкость 6,0 кг)
Специально разработан для более тяжелых узлов и модулей (до 6,0 кг на одну опору), обеспечивая жесткую механическую интеграцию при сохранении высокой гибкости в осевом и радиальном направлениях при динамических нагрузках.
Превосходное рассеивание энергии (коэффициент демпфирования $\ge 0,13$)
Оснащен усовершенствованным эластомерным составом, который эффективно гасит гармонические колебания на контролируемой резонансной частоте (41,5 ± 5 Гц), быстро стабилизируя сигналы чувствительных оптических датчиков и видеопотоки систем формирования изображений.
Усиленное буферирование ударов (рассчитан на 100G)
Служит механическим буфером против внезапных ударных воздействий ускорением до 100G, защищая внутренние электронные схемы и механические соединения конструкции от разрушения при сильных ударах.
Всепогодная эластомерная технология
Демонстрирует исключительную термостойкость (от -45°C до +65°C), высокую упругость при растяжении и длительный срок хранения (до 8 лет назначенного ресурса).
Технические характеристики
| Модель | Диаметр D | Высота H±1 | Высота h | Размер A±0.2 | Размер B | Резьба d | Монтажное отверстие d2 | Радиус R | Размер b | Высота h1 |
| GZQ-6.0-SC | 60 мм | 36 мм | 24.5 мм | 50 мм | 60 мм | M5 | Ø5,5 мм | 5 мм | 28 мм | 3,4 мм |
| Модель | Номинальная нагрузка (кг) | Статическое смещение [прогиб] (мм) | Диапазон рабочих температур (°C) | Резонансная частота (Гц) | Коэффициент демпфирования | Испытание на ударную прочность [ударный тест] | Срок годности [назначенный ресурс / срок хранения] (лет) | Срок службы [срок эксплуатации] (лет) |
| GZQ-3.2-SC/SC1 | 3.2 | ≤0.3 | -45-+65 | 41.5±5 | ≥0.13 | 100G, 12 циклов | 8 | 5 |
| GZQ-4.2-SC/SC1 | 4.2 | |||||||
| GZQ-5.2-SC/SC1 | 5.2 | |||||||
| GZQ-6.0-SC/SC1 | 6.0 | |||||||
| GZQ-7.0-SC/SC1 | 7.0 | |||||||
| GZQ-7.5-SC/SC1 | 7.5 | |||||||
| GZQ-9.0-SC/SC1 | 9.0 | |||||||
| GZQ-10.5-SC/SC1 | 10.5 | |||||||
| GZQ-13.5-SC/SC1 | 13.5 | |||||||
| GZQ-15-SC/SC1 | 15 |
Области применения GZQ-6.0-SC
Виброизолятор GZQ-6.0-SC широко используется в ответственных промышленных и оборонных системах:
-
Рамы и подвесы тяжелых БПЛА: устраняет высокочастотную вибрацию роторов для тяжелой полезной нагрузки, включая тепловизионные камеры и мультиспектральные сканеры.
-
Защищенные серверные стойки и бортовая авионика: защищает системы полетной телеметрии, бортовые вычислители и серверные шкафы мобильных командных пунктов.
-
Морские навигационные и управляющие консоли: амортизирует вибрации корпуса судна и ударные нагрузки, действующие на аппаратные средства обработчиков гидролокаторов (сонаров) и GPS-приемников.
-
Прецизионное автоматизированное оборудование: стабилизирует манипуляторы роботов, высокоскоростные сортировочные платформы и промышленное лазерное технологическое оборудование.
