Экономичные виброизолирующие опоры повышенной точности GZQ-2.0B-SC
Описание продукта Резинометаллический виброизолятор GZQ-2.0B-SC Разработанная для бюджетных инженерных проектов, требующих бескомпромиссной стабильности, прецизионная виброизолирующая опора GZQ-2.0B-SC обеспечивает высокоэффективное гашение ударов для полезной нагрузки массой 2,0 кг на точку креп...
Описание
маркер
Описание продукта

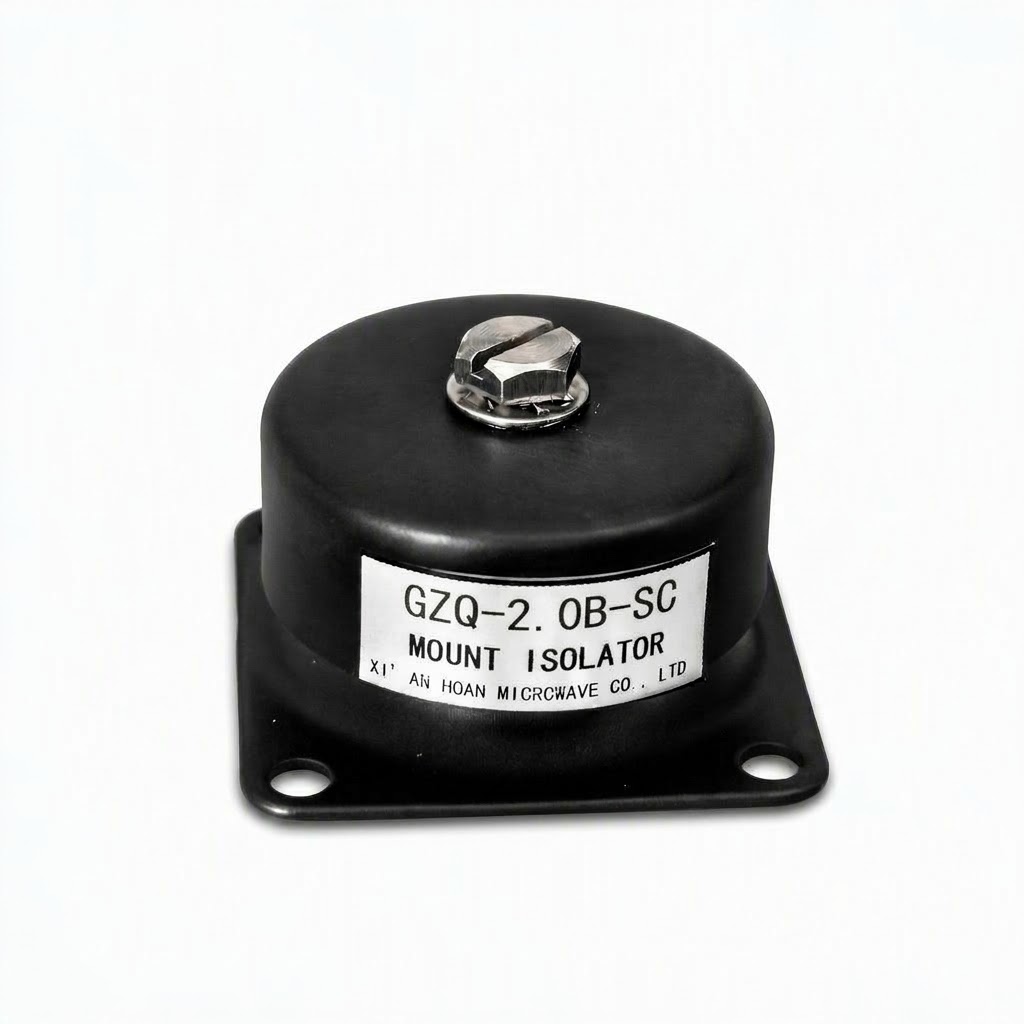

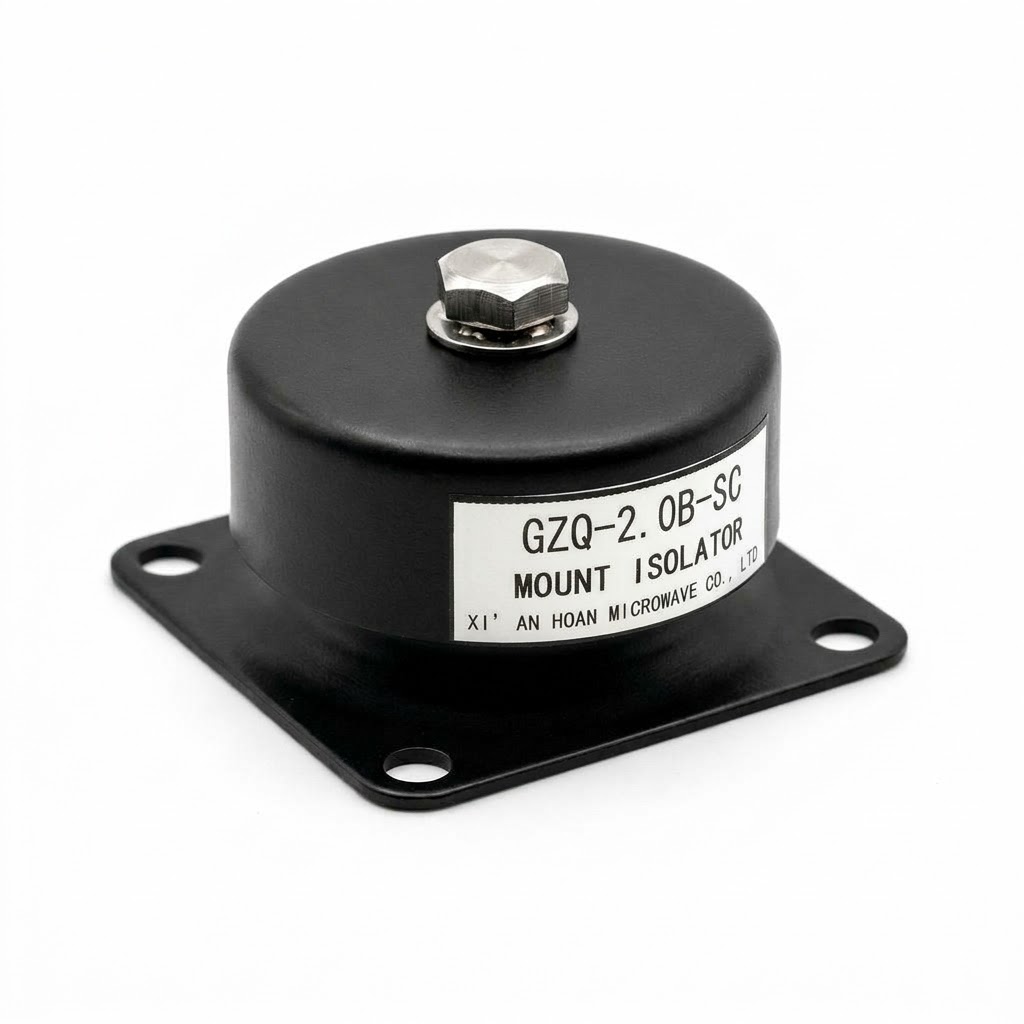

Резинометаллический виброизолятор GZQ-2.0B-SC
Разработанная для бюджетных инженерных проектов, требующих бескомпромиссной стабильности, прецизионная виброизолирующая опора GZQ-2.0B-SC обеспечивает высокоэффективное гашение ударов для полезной нагрузки массой 2,0 кг на точку крепления. Являясь высокооцениваемым экономичным виброизолирующим креплением в компактном 46-мм корпусе, она устраняет микровибрации в датчиках климатических систем (HVAC), миниатюрных компрессорах и оптических приборах. Спроектированная для ограничения статического прогиба (≤ 0,3 мм) и поглощения ударных нагрузок до 100G, эта опора предлагает идеальный баланс точности и стоимости для разработчиков тепловых систем и B2B-заказчиков аэрокосмической отрасли.
Ключевые преимущества продукта
Высокая экономическая эффективность для серийного OEM-производства
Обеспечивает ударогашение оборонного класса и точный контроль жесткости по конкурентной цене, существенно снижая себестоимость единицы продукции при массовом выпуске блоков управления HVAC и лабораторного оборудования.
Компактный габарит 46 мм для микромонтажа
Оснащен экономичным 46-мм профилем с резьбой M4, что позволяет инженерам интегрировать прецизионную виброизоляцию в ультракомпактные шасси и узкие корпуса датчиков.
Прецизионное подавление гармоник (коэффициент демпфирования ≥ 0,13)
Настроен на собственную частоту 41,5 ±5 Гц, быстро гася гул электродвигателей и структурный резонанс для защиты чувствительной электроники.
Многоосевая ударная стойкость 100G
Испытан в ходе 12 жестких циклов ударных нагрузок 100G без расслоения эластомера; подкреплен 8-летним сроком хранения и 5-летним активным сроком службы в широком температурном диапазоне (от -45°C до +65°C).
Технические характеристики
| Модель | Диаметр D | Высота H±1 | Высота h | Размер A±0.2 | Размер B | Резьба d | Монтажное отверстие d2 | Радиус R | Размер b | Высота h1 |
| GZQ-2.0B-SC | 46 мм | 30 мм | 21 мм | 40 мм | 50 мм | M4 | Ø5,5 | 5 | 22 мм | 3,5 мм |
| Модель | Номинальная нагрузка (кг) | Статическое смещение [прогиб] (мм) | Диапазон рабочих температур (°C) | Резонансная частота (Гц) | Коэффициент демпфирования | Испытание на ударную прочность [ударный тест] | Срок годности [назначенный ресурс / срок хранения] (лет) | Срок службы [срок эксплуатации] (лет) |
| GZQ-1.0B-SC | 1.0 | ≤0.3 | -45-+65 | 41.5±5 | ≥0.13 | 100G, 12 циклов | 8 | 5 |
| GZQ-1.5B-SC | 1.5 | |||||||
| GZQ-2.0B-SC | 2.0 | |||||||
| GZQ-2.5B-SC | 2.5 | |||||||
| GZQ-3.0B-SC | 3.0 | |||||||
| GZQ-3.5B-SC | 3.5 | |||||||
| GZQ-4.0B-SC | 4.0 | |||||||
| GZQ-5.0B-SC | 5.0 | |||||||
| GZQ-5.5B-SC | 5.5 | |||||||
| GZQ-6.0B-SC | 6.0 |
Области применения GZQ-2.0B-SC
Прецизионная опора вибро- и ударогашения GZQ-2.0B-SC разработана для высокоточных промышленно-технических систем с оптимизированным бюджетом:
-
Системы HVAC и климатического контроля: работает как высокоэффективный виброизолятор HVAC для датчиков воздушного потока в воздуховодах, микрокомпрессоров и контроллеров хладагентных насосов.
-
Точное испытательное и аналитическое оборудование: изолирует настольные спектрометры, оптические лазерные модули и чувствительные печатные платы от микроударов и вибраций.
-
Компактные БПЛА и подвесы полезной нагрузки: защищает легкие подвесы камер, датчики полетной телеметрии и компактные модули связи от високочастотной вибрации двигателей.
-
Медицинская и лабораторная автоматизация: гасит низкочастотный шум насосов в портативных диагностических приборах и автоматизированных станциях обработки жидкостей.
