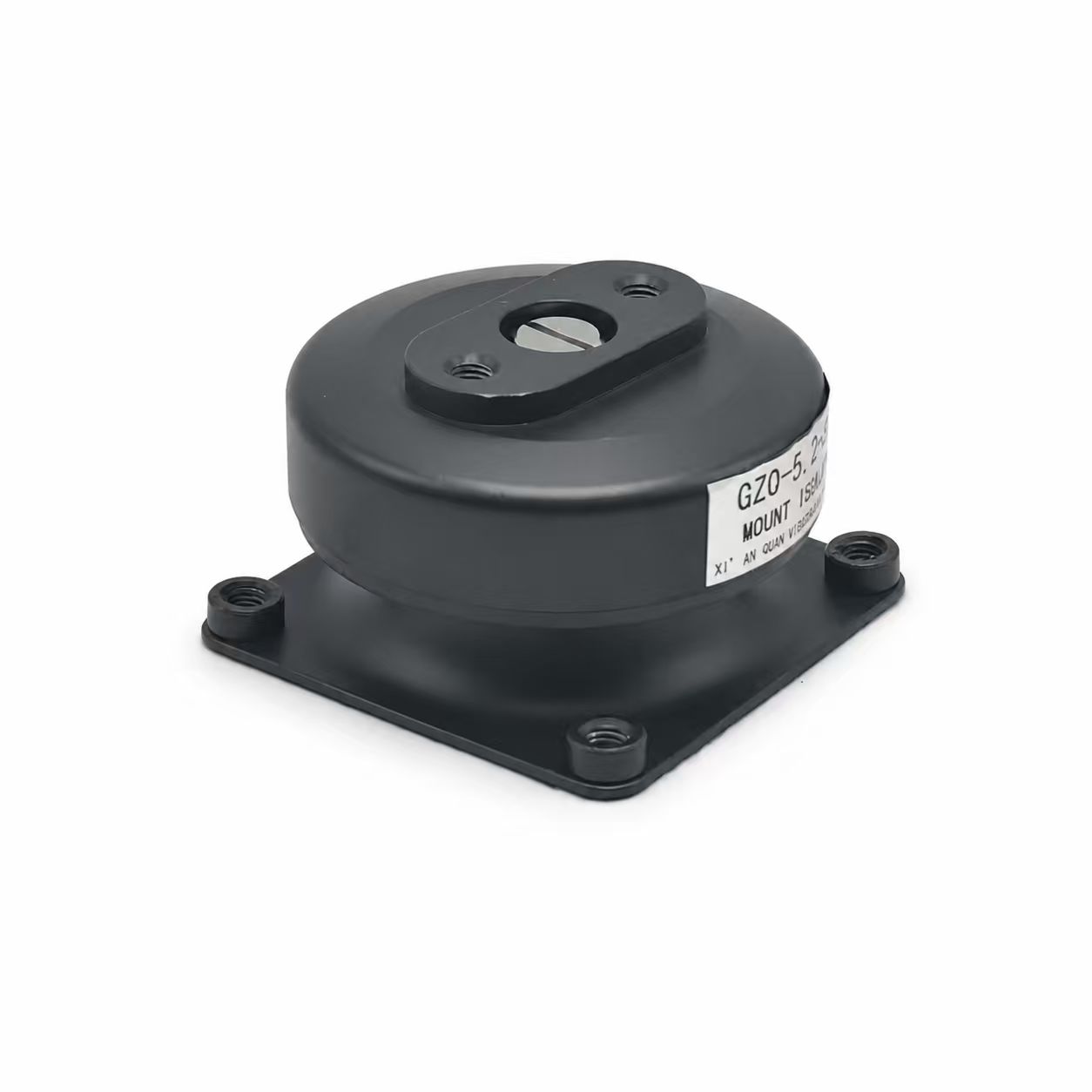

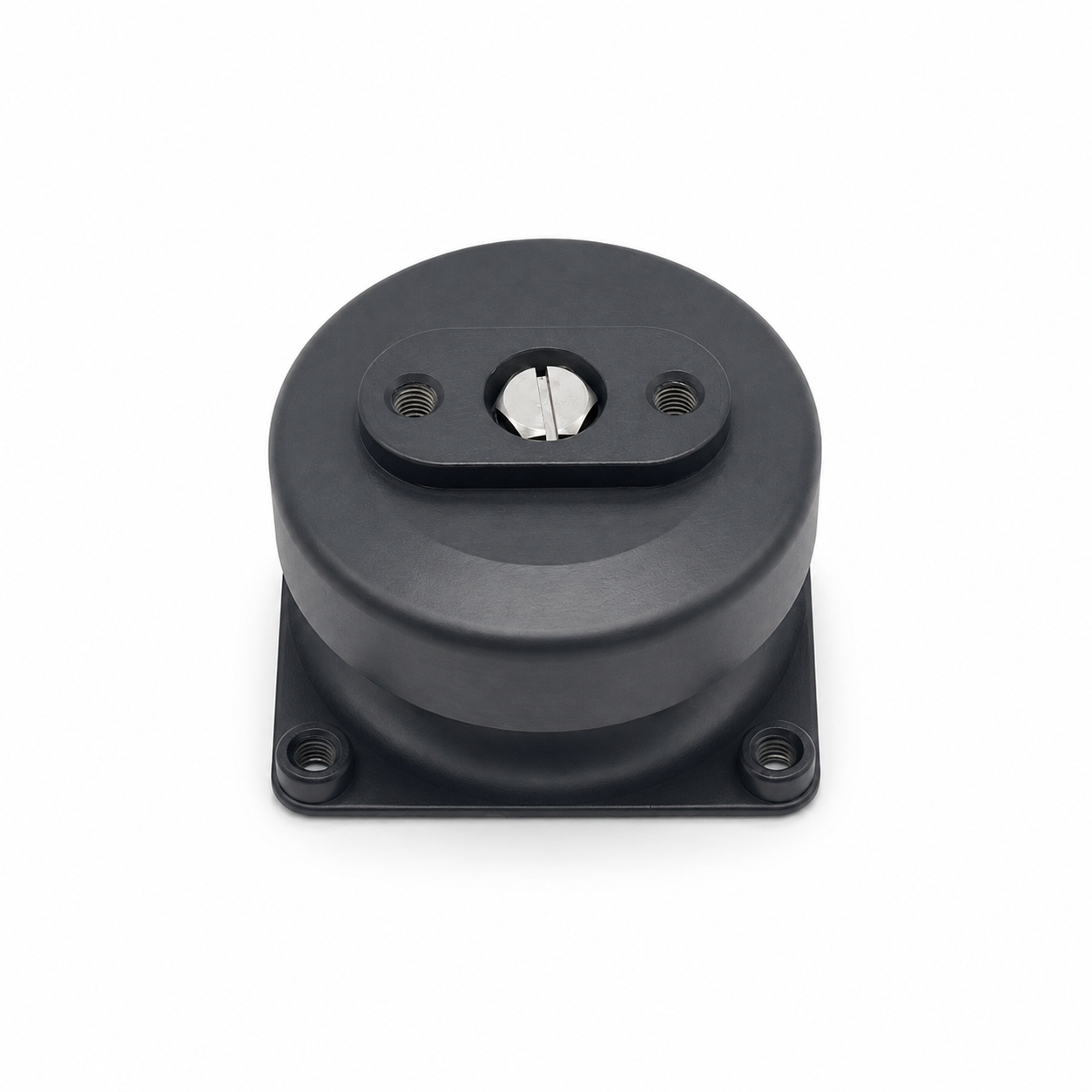

Резинометаллический виброизолирующий изолятор GZQ-5.2-SC1
Описание продукта Резинометаллический виброизолятор GZQ-5.2-SC1 Резинометаллический виброизолятор GZQ-5.2-SC1 представляет собой компактную эластомерную виброизолирующую опору, предназначенную для защиты легкого оборудования и чувствительных компонентов от рабочей вибрации и механических ударов. ...
Описание
маркер
Описание продукта
Резинометаллический виброизолятор GZQ-5.2-SC1
Резинометаллический виброизолятор GZQ-5.2-SC1 представляет собой компактную эластомерную виброизолирующую опору, предназначенную для защиты легкого оборудования и чувствительных компонентов от рабочей вибрации и механических ударов.
Благодаря номинальной нагрузке 5,2 кг, компактному корпусу диаметром 60 мм и встроенному монтажному элементу виброизолятор GZQ-5.2-SC1 обеспечивает эффективный контроль вибрации без необходимости выделения большого пространства для установки. Его эластомерный элемент сочетает упругую поддержку с внутренним демпфированием, что помогает снизить передачу вибрации и ограничить чрезмерный резонансный отклик.
Разработанный для применения в условиях, требующих устойчивости оборудования, компактного монтажа и ударопрочности, данный виброизолятор может использоваться для электронных узлов, приборов, небольших модулей оборудования и других систем, чувствительных к вибрации.
Ключевые преимущества продукта
Номинальная нагрузка 5,2 кг
Виброизолятор GZQ-5.2-SC1 рассчитан на номинальную нагрузку 5,2 кг, что делает его подходящим решением для легкого оборудования, электронных модулей и компактных приборных узлов.
Резинометаллическая изолирующая конструкция
Сочетание эластомерного изолирующего элемента и металлического монтажного каркаса обеспечивает как механическую поддержку, так и гашение вибраций в одном компактном компоненте.
Резинометаллические сварные и неразъемные конструкции широко применяются в виброизолирующих опорах, так как эластомер гарантирует упругость и демпфирование, а металлическая часть — надежный монтажный интерфейс.
Компактный профиль (диаметр 60 мм)
Благодаря общему диаметру около 60 мм виброизолятор легко интегрируется в системы с ограниченным пространством для установки.
Ударопрочность до 100G
Согласно техническим данным производителя, серия GZQ рассчитана на испытания на ударную прочность с ускорением до 100G (12 циклов), что обеспечивает дополнительную защиту от кратковременных механических воздействий.
Технические характеристики
| Модель | Диаметр D | Высота H±1 | Высота h | Размер A±0.2 | Размер B | Резьба d | Монтажное отверстие d2 | Радиус R | Размер b | Высота h1 |
| GZQ-5.2-SC/SC1 | 60 мм | 36 мм | 21,7 мм | 50 мм | 60 мм | M5 | Ø5,5 мм | 5 мм | 28 мм | 3,4 мм |
| Модель | Номинальная нагрузка (кг) | Статическое смещение [прогиб] (мм) | Диапазон рабочих температур (°C) | Резонансная частота (Гц) | Коэффициент демпфирования | Испытание на ударную прочность [ударный тест] | Срок годности [назначенный ресурс / срок хранения] (лет) | Срок службы [срок эксплуатации] (лет) |
| GZQ-3.2-SC/SC1 | 3.2 | ≤0.3 | -45-+65 | 41.5±5 | ≥0.13 | 100G, 12 циклов | 8 | 5 |
| GZQ-4.2-SC/SC1 | 4.2 | |||||||
| GZQ-5.2-SC/SC1 | 5.2 | |||||||
| GZQ-6.0-SC/SC1 | 6.0 | |||||||
| GZQ-7.0-SC/SC1 | 7.0 | |||||||
| GZQ-7.5-SC/SC1 | 7.5 | |||||||
| GZQ-9.0-SC/SC1 | 9.0 | |||||||
| GZQ-10.5-SC/SC1 | 10.5 | |||||||
| GZQ-13.5-SC/SC1 | 13.5 | |||||||
| GZQ-15-SC/SC1 | 15 |
Области применения GZQ-5.2-SC1
Эластомерная виброизолирующая опора GZQ-5.2-SC1 предназначена для легкого оборудования, требующего компактной защиты от ударов и вибраций.
Электронное оборудование
Подходит для корпусов электроники, модулей управления, связного оборудования и других узлов, где непрерывная вибрация может негативно влиять на разъемы, печатные платы или внутренние компоненты.
Точные приборы
Эластомерная изолирующая конструкция помогает снизить уровень вибраций, передаваемых на измерительное и мониторинговое оборудование, обеспечивая его более стабильную работу.
Мобильное оборудование
Подходит для оборудования, устанавливаемого на подвижных платформах, где возможны вибрации от дорожного покрытия, регулярные механические воздействия или эпизодические ударные нагрузки.
Малогабаритные электродвигатели и вспомогательное оборудование
Может использоваться в качестве виброизолирующей опоры для компактных двигателей, вентиляторов и вспомогательных механических узлов в пределах допустимой нагрузки.
Компактные корпуса оборудования
Относительно небольшие установочные габариты делают GZQ-5.2-SC1 оптимальным решением для приборных шкафов и корпусов, в которых затруднен монтаж традиционных крупногабаритных систем виброизоляции.
