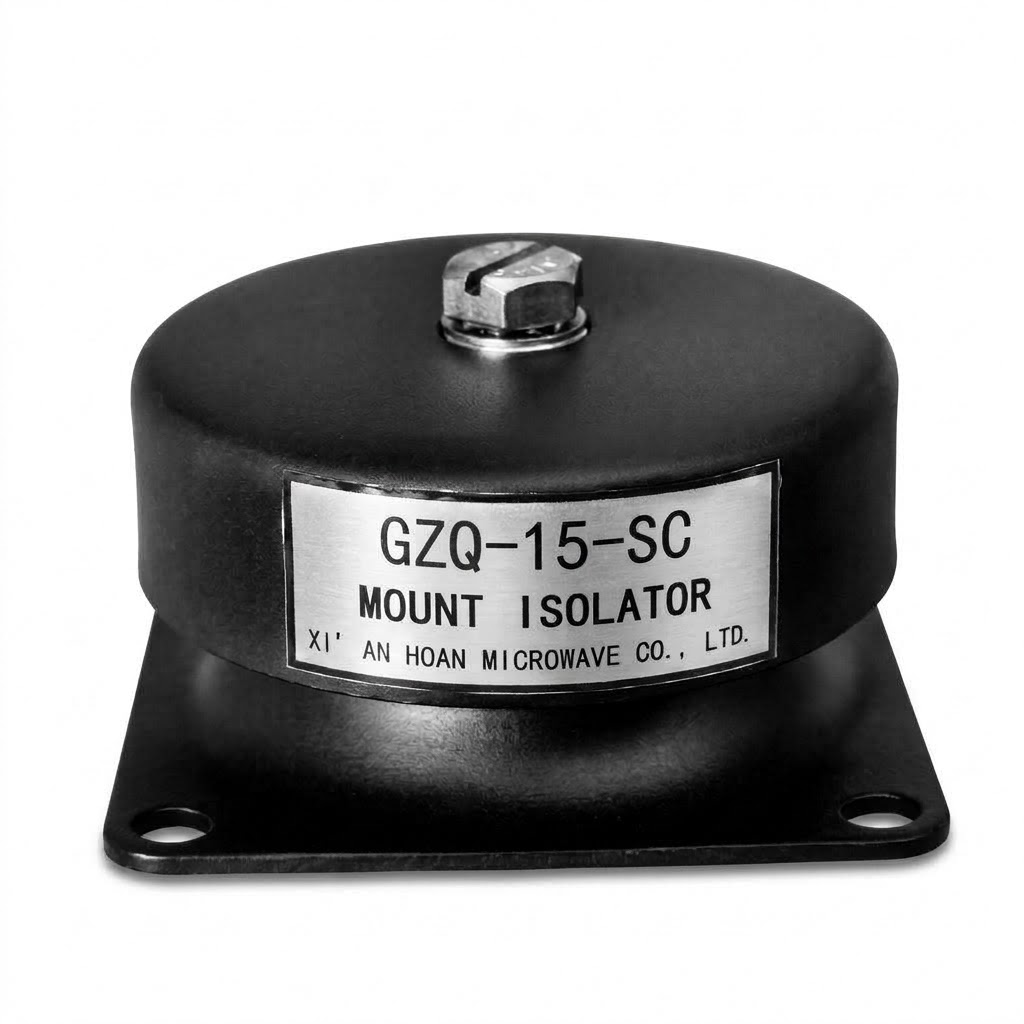

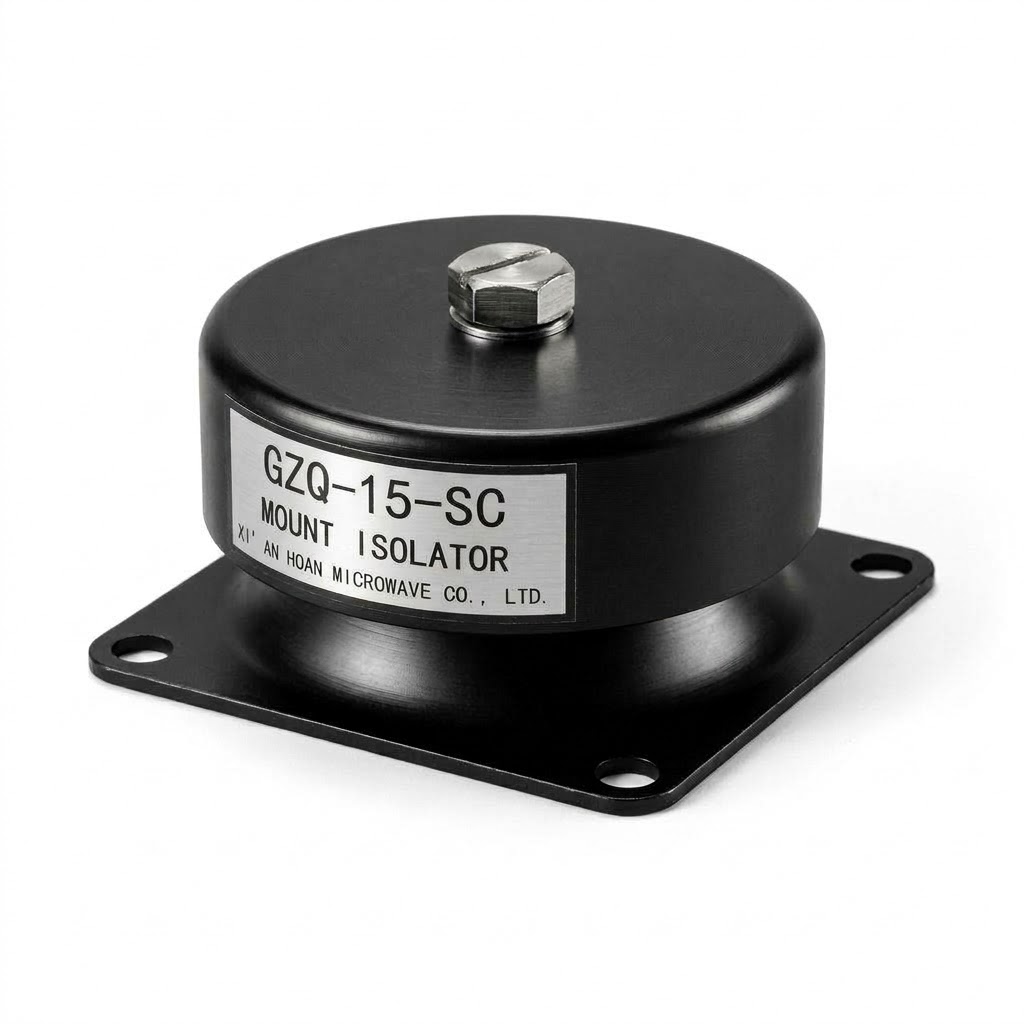

Резинометаллические опоры вибро- и ударогашения сверхвысокой грузоподъемности GZQ-15-SC
Описание продукта Резинометаллический виброизолятор GZQ-15-SC Обеспечивая максимальную предельную нагрузку в серии GZQ, резинометаллические опоры вибро- и ударогашения GZQ-15-SC специально спроектированы для предельной динамической стабилизации систем с номинальной массой до 15,0 кг на одну точку...
Описание
маркер
Описание продукта
Резинометаллический виброизолятор GZQ-15-SC
Обеспечивая максимальную предельную нагрузку в серии GZQ, резинометаллические опоры вибро- и ударогашения GZQ-15-SC специально спроектированы для предельной динамической стабилизации систем с номинальной массой до 15,0 кг на одну точку крепления. Будучи ключевым продуктом для международных дистрибьюторских сетей и жестких условий эксплуатации на транспорте, эта тяжелая опора изолирует интенсивный механический резонанс, эффективно гасит высокоамплитудные удары (стойкость до 100G) и обеспечивает строгое ограничение статического смещения (≤0.3MM). Модель идеальна для систем виброизоляции железнодорожного транспорта, защищенных стоек с электроникой и судовых силовых консолей, работающих в диапазоне температур от -45°C до +65°C.
Ключевые преимущества продукта
Максимальная несущая способность 15,0 кг для тяжелых условий
Спроектирован как самый мощный вариант в линейке GZQ-SC, обеспечивающий повышенную жесткость для поддержания массивных сборок (до 15 кг на одну опору) без динамического перенапряжения или провисания.
Быстрое многовекторное гашение резонанса
Обладает точно настроенной собственной частотой (41,5 ± 5 Гц) и внутренним коэффициентом демпфирования ≥ 0,13, предотвращая размытие оптического изображения и микрофонный эффект в чувствительных датчиках.
Поглощение тяжелых ударных нагрузок до 100G
Рассеивает высокоэнергетические многоосевые ударные воздействия с пиковой амплитудой до 100G, защищая критически важные конструктивные крепежи и чувствительные схемы от повреждений.
Экстремальный всепогодный и температурный диапазон (от -45°C до +65°C)
Разработан с использованием высокостабильных синтетических эластомерных соединений, которые сохраняют гибкость в условиях арктических морозов и устойчивы к нагреву вблизи тяжелых промышленных двигателей.
Технические характеристики
| Модель | Диаметр D | Высота H±1 | Высота h | Размер A±0.2 | Размер B | Резьба d | Монтажное отверстие d2 | Радиус R | Размер b | Высота h1 |
| GZQ-15-SC | 60 мм | 36 мм | 24.5 мм | 50 мм | 60 мм | M5 | Ø5,5 мм | 5 мм | 28 мм | 3,4 мм |
| Модель | Номинальная нагрузка (кг) | Статическое смещение [прогиб] (мм) | Диапазон рабочих температур (°C) | Резонансная частота (Гц) | Коэффициент демпфирования | Испытание на ударную прочность [ударный тест] | Срок годности [назначенный ресурс / срок хранения] (лет) | Срок службы [срок эксплуатации] (лет) |
| GZQ-3.2-SC/SC1 | 3.2 | ≤0.3 | -45-+65 | 41.5±5 | ≥0.13 | 100G, 12 циклов | 8 | 5 |
| GZQ-4.2-SC/SC1 | 4.2 | |||||||
| GZQ-5.2-SC/SC1 | 5.2 | |||||||
| GZQ-6.0-SC/SC1 | 6.0 | |||||||
| GZQ-7.0-SC/SC1 | 7.0 | |||||||
| GZQ-7.5-SC/SC1 | 7.5 | |||||||
| GZQ-9.0-SC/SC1 | 9.0 | |||||||
| GZQ-10.5-SC/SC1 | 10.5 | |||||||
| GZQ-13.5-SC/SC1 | 13.5 | |||||||
| GZQ-15-SC/SC1 | 15 |
Области применения GZQ-15-SC
Опора вибро- и ударогашения GZQ-15-SC обеспечивает необходимую защиту систем максимальной массы в промышленности и на транспорте:
-
Железнодорожный транспорт и локомотивы: защищает тяжелые подвагонные ящики управления, тяговые преобразователи локомотивов, системы пассажирской связи и мониторы в кабине машиниста.
-
Тяжелая военная и бронированная техника: применяется для монтажа тяжелых шасси тактических серверов, мощных радиопередатчиков связи и вычислительных блоков автомобильных РЛС.
-
Тяжелые коммерческие БПЛА и аэрофотосъемка: изолирует тяжелые мультикамерные комплексы, крупные лидарные сканеры и отсеки аккумуляторных батарей БПЛА дальнего действия.
-
Тяжелая промышленная автоматизация и оборудование: гасит интенсивную вибрацию на тяжелых роботизированных сварочных постах, платформах динамического взвешивания и высокоскоростных сортировочных модулях.
