Малогабаритные резинометаллические опоры вибро- и ударогашения GZQ-1.0B-SC
Описание продукта Резинометаллический виброизолятор GZQ-1.0B-SC Сверхкомпактные резинометаллические опоры вибро- и ударогашения GZQ-1.0B-SC представляют собой ультралегкое решение, специально откалиброванное для защиты чувствительной микронагрузки с номинальным значением до 1,0 кг на одну точку к...
Описание
маркер
Описание продукта

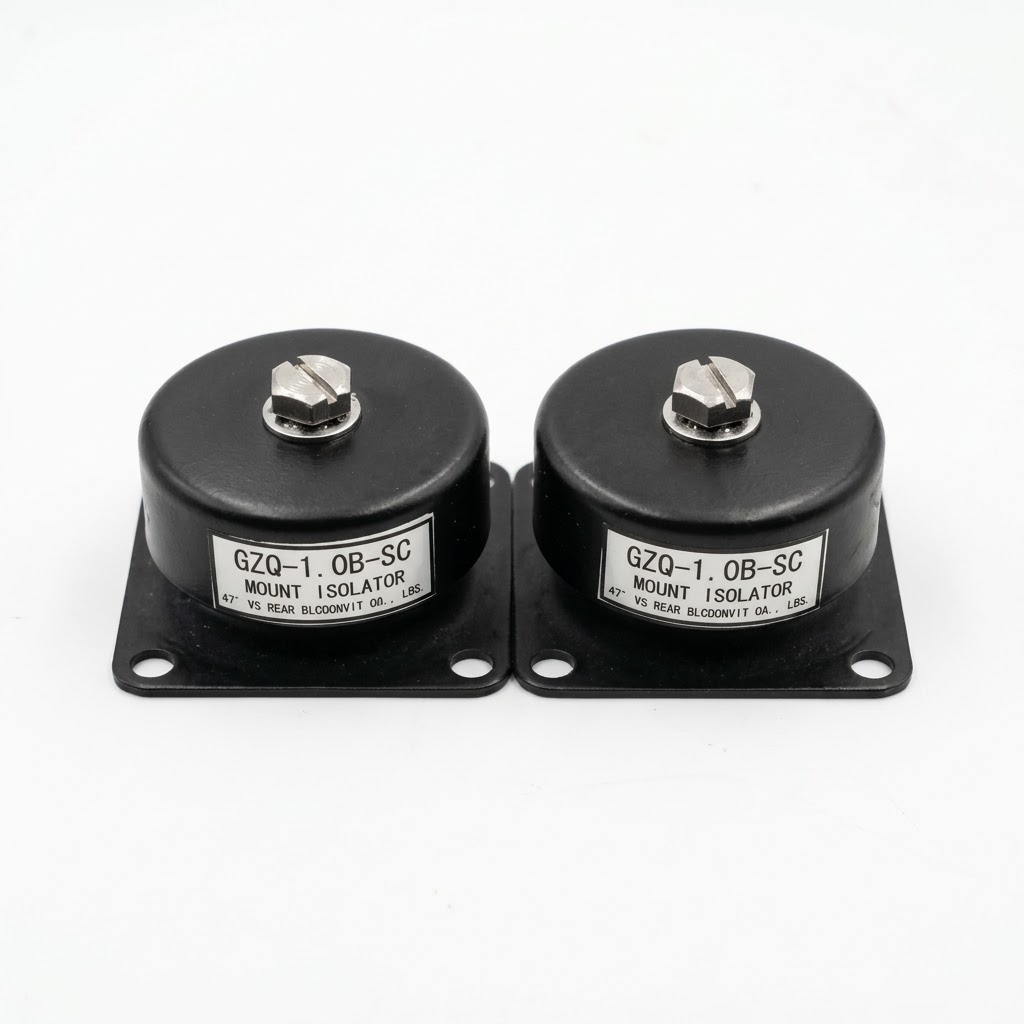

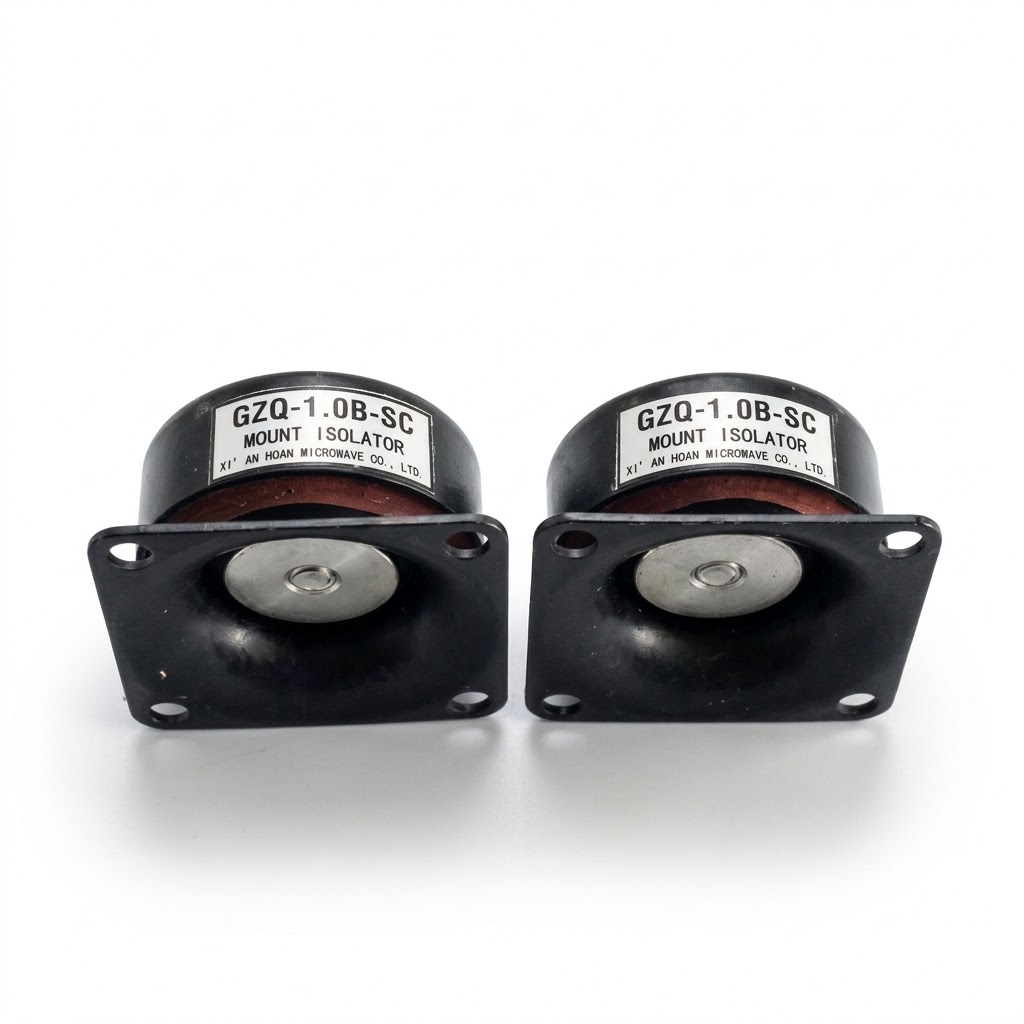

Резинометаллический виброизолятор GZQ-1.0B-SC
Сверхкомпактные резинометаллические опоры вибро- и ударогашения GZQ-1.0B-SC представляют собой ультралегкое решение, специально откалиброванное для защиты чувствительной микронагрузки с номинальным значением до 1,0 кг на одну точку крепления. Выполненные в компактном 46-мм корпусе с монтажной резьбой M4, эти прецизионные амортизаторы эффективно устраняют высокочастотные микровибрации, обеспечивают строгое ограничение смещения (статический прогиб ≤ 0,3 мм) и поглощают кратковременные ударные нагрузки до 100G. Спроектированные для применения в генераторных виброизолирующих системах, телеметрических датчиках железнодорожного транспорта и миниатюрной электронике, они надежно работают в температурном диапазоне от -45°C до +65°C.
Ключевые преимущества продукта
Ультракомпактный профиль 46 мм и легкая конструкция
Специально спроектирован с экономичным внешним диаметром 46 мм и интеграцией резьбы M4, что позволяет легко монтировать его в условиях ограниченного пространства: в контейнерах с датчиками, микро-БПЛА и компактных корпусах.
Точная калибровка под микронагрузку 1,0 кг
Разработан специально для малогабаратных приборов с номинальной нагрузкой до 1,0 кг, обеспечивая оптимальный баланс жесткости без пробития (срабатывания до упора) или избыточной жесткости при передаче вибраций.
Амортизация кратковременных ударов до 100G
Несмотря на компактные размеры, виброизолятор успешно проходит 12 повторных циклов ударных испытаний нагрузкой до 100G, поглощая острые удары и защищая хрупкие печатные платы и оптические линзы.
Широкий температурный диапазон (от -45°C до +65°C) и долгий срок службы
Использование высококачественной вулканизированной резины позволяет сохранять гибкие свойства вибропоглощения как при экстремальном холоде, так и при нагреве от промышленных двигателей. Срок хранения составляет до 8 лет, а активный срок службы — 5 лет.
Технические характеристики
| Модель | Диаметр D | Высота H±1 | Высота h | Размер A±0.2 | Размер B | Резьба d | Монтажное отверстие d2 | Радиус R | Размер b | Высота h1 |
| GZQ-1.0B-SC | 46 мм | 30 мм | 21 мм | 40 мм | 50 мм | M4 | Ø5,5 | 5 | 22 мм | 3,5 мм |
| Модель | Номинальная нагрузка (кг) | Статическое смещение [прогиб] (мм) | Диапазон рабочих температур (°C) | Резонансная частота (Гц) | Коэффициент демпфирования | Испытание на ударную прочность [ударный тест] | Срок годности [назначенный ресурс / срок хранения] (лет) | Срок службы [срок эксплуатации] (лет) |
| GZQ-1.0B-SC | 1.0 | ≤0.3 | -45-+65 | 41.5±5 | ≥0.13 | 100G, 12 циклов | 8 | 5 |
| GZQ-1.5B-SC | 1.5 | |||||||
| GZQ-2.0B-SC | 2.0 | |||||||
| GZQ-2.5B-SC | 2.5 | |||||||
| GZQ-3.0B-SC | 3.0 | |||||||
| GZQ-3.5B-SC | 3.5 | |||||||
| GZQ-4.0B-SC | 4.0 | |||||||
| GZQ-5.0B-SC | 5.0 | |||||||
| GZQ-5.5B-SC | 5.5 | |||||||
| GZQ-6.0B-SC | 6.0 |
Области применения GZQ-1.0B-SC
Ультракомпактная опора вибро- и ударогашения GZQ-1.0B-SC идеально подходит для малогабаритного высокоточного оборудования:
-
Малые вспомогательные генераторы и микроэлектродвигатели: применяется в качестве эффективного виброизолятора для портативных инверторных генераторов, микронасосов и модулей вентиляторов охлаждения.
-
Приборные панели железнодорожного транспорта: изолирует чувствительные спидометры, цифровые дисплеи и бортовые датчики в системах виброизоляции железнодорожного транспорта.
-
Миниатюрные подвесы БПЛА и FPV-камеры: защищает легкие оптические контейнеры, GPS-антенны и платы полетных контроллеров от высокочастотной вибрации двигателей.
-
Прецизионное лабораторное и портативное оборудование: гасит вибрации пола и двигателей для портативных медицинских диагностических приборов, лазерных измерителей и полевых анализаторов спектра.
