Высокоточные виброизоляторы GZQ-3.2-SC
Описание продукта Резинометаллический виброизолятор GZQ-3.2-SC Точные виброизоляторы GZQ-3.2-SC Высокоточный виброизолятор GZQ-3.2-SC представляет собой амортизирующую и виброизолирующую опору промышленного класса, предназначенную для защиты чувствительных электронных устройств и бортовых приборн...
Описание
маркер
Описание продукта

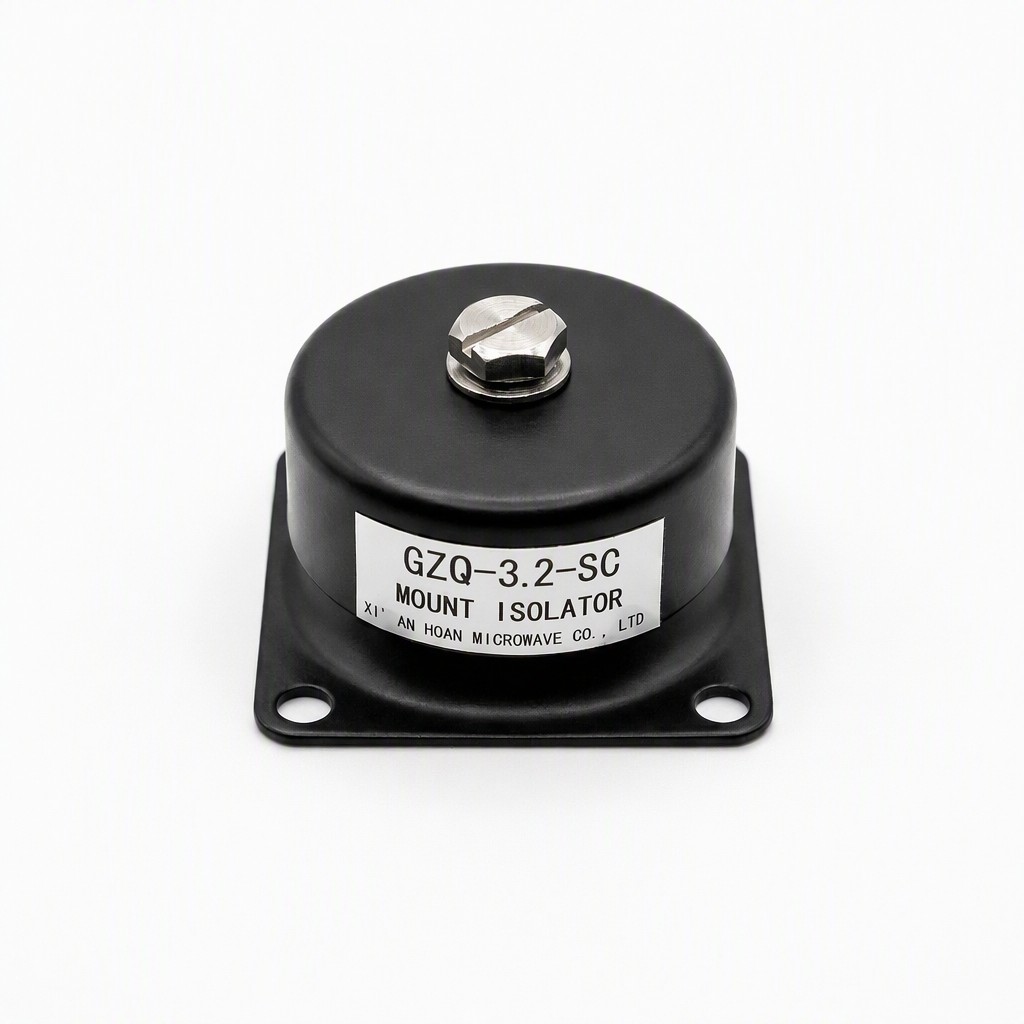

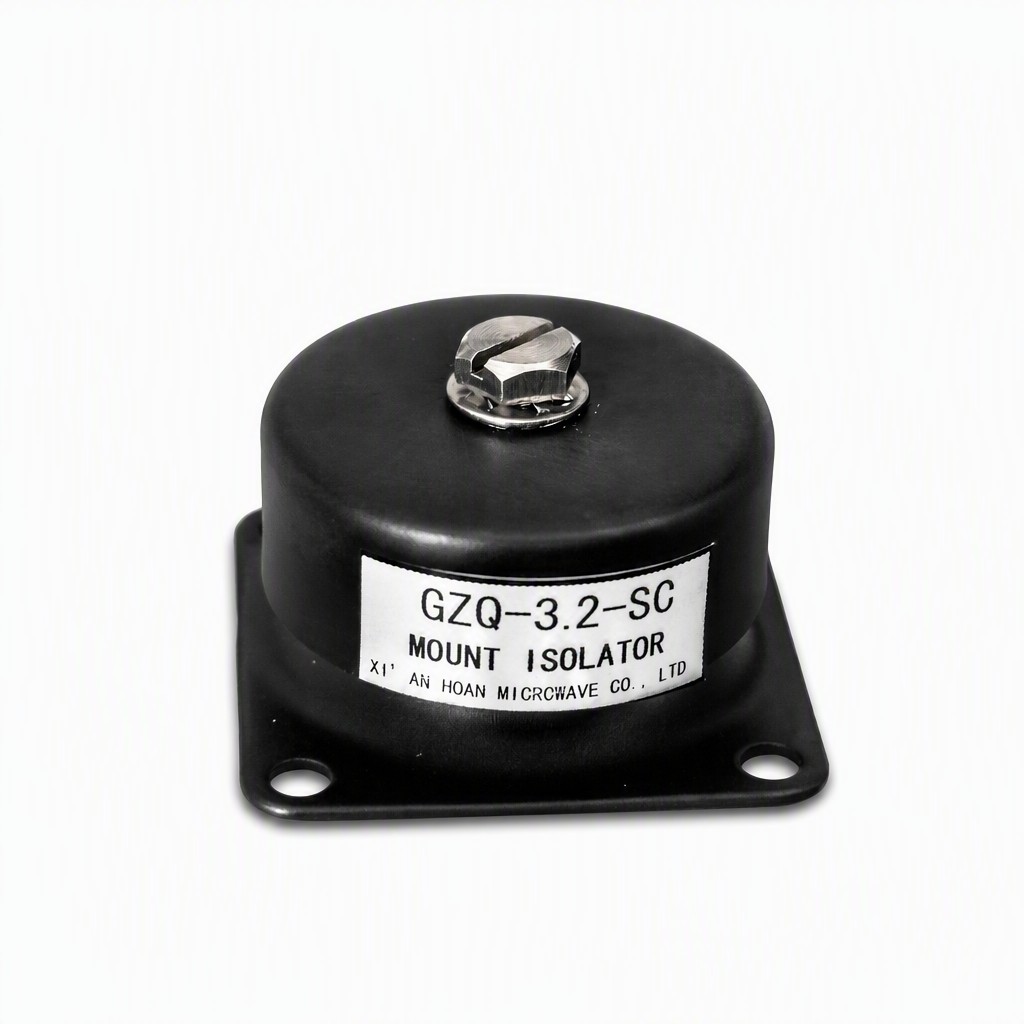

Резинометаллический виброизолятор GZQ-3.2-SC
Точные виброизоляторы GZQ-3.2-SC
Высокоточный виброизолятор GZQ-3.2-SC представляет собой амортизирующую и виброизолирующую опору промышленного класса, предназначенную для защиты чувствительных электронных устройств и бортовых приборных панелей. Рассчитанный на номинальную нагрузку 3,2 кг, данный виброизолятор обеспечивает надежное многовекторное гашение ударов с ускорением до 100G, высокий уровень демпфирования (коэффициент демпфирования ≥ 0,13) и стабильную работу в экстремальном температурном диапазоне от -45°C до +65°C. Изделие идеально подходит для применения в оборонной, аэрокосмической и морской отраслях, а также для стабилизации высокоточного электронного оборудования.
Ключевые преимущества продукта
Превосходная ударопрочность до 100G и защита от механических воздействий
Конструкция виброизолятора рассчитана на высокие многоосевые ударные нагрузки до 100G (прошла испытания на 12 ударных циклов), что эффективно предотвращает структурные повреждения, вызываемые жесткими ударами, перегрузками при падении и интенсивной рабочей вибрацией.
Точный контроль демпфирования и низкий резонансный пик
Благодаря коэффициенту демпфирования ≥ 0,13 и диапазону резонансной частоты 41,5 ± 5 Гц модель GZQ-3.2-SC снижает амплитуду резонансных колебаний, предотвращая усталостные разрушения и обеспечивая высокую стабильность работы электронных датчиков и камер.
Устойчивость к экстремальным условиям окружающей среды (от -45°C до +65°C)
Изготовлен из высококачественного эластомерного состава, соединенного с надежными металлическими компонентами, что обеспечивает стабильность упругих характеристик как при сильном морозе, так и в условиях высоких температур.
Компактные габариты и стандартное крепление M5
Опоры имеют общий диаметр 60 мм и стандартную резьбу M5, что обеспечивает удобный монтаж и длительный срок службы (до 5 лет активной эксплуатации и до 8 лет хранения).
Технические характеристики
| Модель | Диаметр D | Высота H±1 | Высота h | Размер A±0.2 | Размер B | Резьба d | Монтажное отверстие d2 | Радиус R | Размер b | Высота h1 |
| GZQ-3.2-SC/SC1 | 60 мм | 36 мм | 21,7 мм | 50 мм | 60 мм | M5 | Ø5,5 мм | 5 мм | 28 мм | 3,4 мм |
| Модель | Номинальная нагрузка (кг) | Статическое смещение [прогиб] (мм) | Диапазон рабочих температур (°C) | Резонансная частота (Гц) | Коэффициент демпфирования | Испытание на ударную прочность [ударный тест] | Срок годности [назначенный ресурс / срок хранения] (лет) | Срок службы [срок эксплуатации] (лет) |
| GZQ-3.2-SC/SC1 | 3.2 | ≤0.3 | -45-+65 | 41.5±5 | ≥0.13 | 100G, 12 циклов | 8 | 5 |
| GZQ-4.2-SC/SC1 | 4.2 | |||||||
| GZQ-5.2-SC/SC1 | 5.2 | |||||||
| GZQ-6.0-SC/SC1 | 6.0 | |||||||
| GZQ-7.0-SC/SC1 | 7.0 | |||||||
| GZQ-7.5-SC/SC1 | 7.5 | |||||||
| GZQ-9.0-SC/SC1 | 9.0 | |||||||
| GZQ-10.5-SC/SC1 | 10.5 | |||||||
| GZQ-13.5-SC/SC1 | 13.5 | |||||||
| GZQ-15-SC/SC1 | 15 |
Области применения GZQ-3.2-SC
Ударопрочный виброизолятор GZQ-3.2-SC широко используется в высоконадежных и высокоточных промышленных и технических системах:
-
Бортовое и авиационное оборудование: бортовые вычислители и контроллеры полета, оптико-электронные подвесы (контейнеры), бортовые радиолокационные станции (РЛС) и полезная нагрузка БПЛА.
-
Судовое и морское приборостроение: судовые навигационные дисплеи, стойки связи и морские датчики мониторинга.
-
Автомобильная и транспортная электроника: защищенные шасси и корпуса, бортовые спецкомпьютеры и гиростабилизированные подвесы камер для мобильных платформ.
-
Прецизионное промышленное оборудование: высокоточные оптические приборы, измерительная электроника и системы промышленного управления, требующие полного отсутствия структурного резонанса.
