Виброизолирующие опоры для систем HVAC GZQ-2.5B-SC
Описание продукта Резинометаллический виброизолятор GZQ-2.5B-SC Разработанная для современных систем климатического контроля и чувствительной электроники, виброизолирующая опора для систем HVAC GZQ-2.5B-SC обеспечивает высокоэффективное гашение колебаний при работе с полезной нагрузкой 2,5 кг на ...
Описание
маркер
Описание продукта

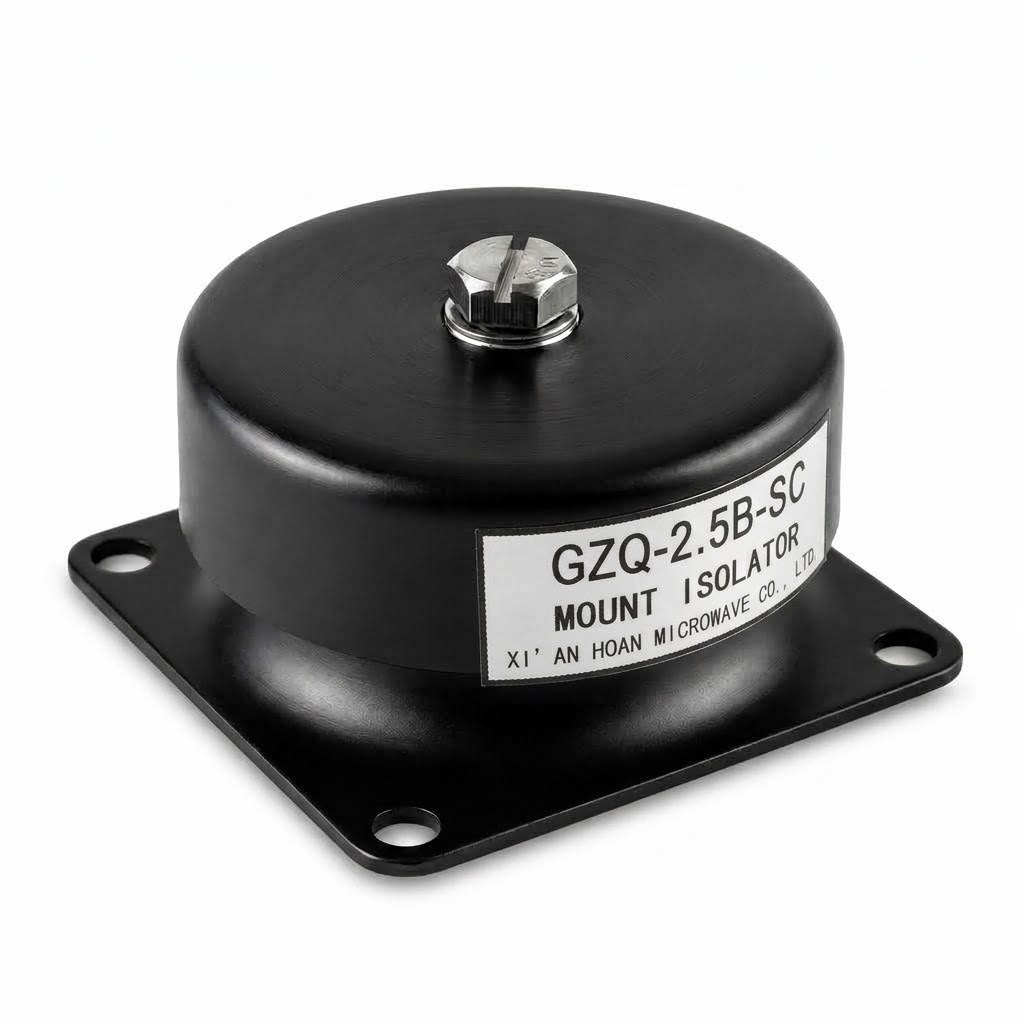

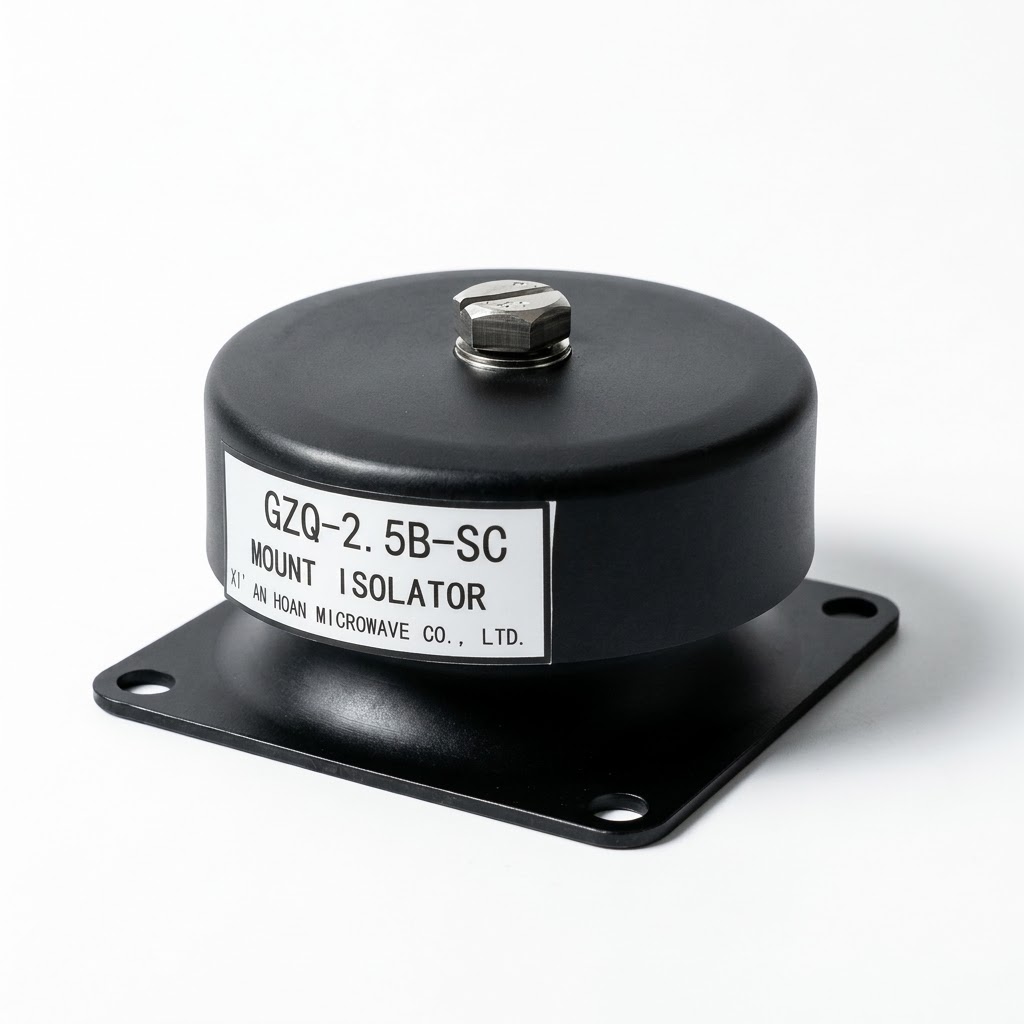

Резинометаллический виброизолятор GZQ-2.5B-SC
Разработанная для современных систем климатического контроля и чувствительной электроники, виброизолирующая опора для систем HVAC GZQ-2.5B-SC обеспечивает высокоэффективное гашение колебаний при работе с полезной нагрузкой 2,5 кг на точку крепления. Выполненный как экономичный амортизатор в компактном 46-мм корпусе с монтажной резьбой M4, этот прецизионный виброизолятор устраняет непрерывный механический гул, ограничивает смещение (статический прогиб ≤ 0,3 мм) и выдерживает динамические ударные нагрузки до 100G. Это идеальное решение для OEM-оборудования HVAC, медицинских модулей газового мониторинга и компактных беспилотных платформ, эксплуатируемых в температурном диапазоне от -45°C до +65°C.
Ключевые преимущества продукта
Оптимизация под полезную нагрузку 2,5 кг
Оптимизированная кривая деформации под нагрузкой специально рассчитана на сборки массой 2,5 кг, что предотвращает пробитие (срабатывание до упора) и обеспечивает высокую гибкость при гашении незначительных пульсаций электродвигателя.
Превосходное снижение шума и вибрации (NVH) для систем HVAC
Обеспечивает динамическое гашение резонанса (собственная частота 41,5± 5Гц) для поглощения высокочастотного гула двигателей, что существенно улучшает показатели NVH климатического оборудования.
Компактный габарит для экономии пространства (внешний диаметр 46 мм)
Выполнен в компактном алюминиевом корпусе диаметром 46 мм с резьбовыми шпильками M4, что позволяет легко осуществлять прямой монтаж в условиях ограниченного пространства механических отсеков.
Ударная стойкость 100G и устойчивость к суровым thermal условиям
Изготовлен из прочного вулканизированного синтетического эластомера, который выдерживает 12 последовательных ударных импульсов до 100G и стабильно работает в диапазоне от -45°C до +65°C на протяжении 5-летнего срока службы.
Технические характеристики
| Модель | Диаметр D | Высота H±1 | Высота h | Размер A±0.2 | Размер B | Резьба d | Монтажное отверстие d2 | Радиус R | Размер b | Высота h1 |
| GZQ-2.5B-SC | 46 мм | 30 мм | 21 мм | 40 мм | 50 мм | M4 | Ø5,5 | 5 | 22 мм | 3,5 мм |
| Модель | Номинальная нагрузка (кг) | Статическое смещение [прогиб] (мм) | Диапазон рабочих температур (°C) | Резонансная частота (Гц) | Коэффициент демпфирования | Испытание на ударную прочность [ударный тест] | Срок годности [назначенный ресурс / срок хранения] (лет) | Срок службы [срок эксплуатации] (лет) |
| GZQ-1.0B-SC | 1.0 | ≤0.3 | -45-+65 | 41.5±5 | ≥0.13 | 100G, 12 циклов | 8 | 5 |
| GZQ-1.5B-SC | 1.5 | |||||||
| GZQ-2.0B-SC | 2.0 | |||||||
| GZQ-2.5B-SC | 2.5 | |||||||
| GZQ-3.0B-SC | 3.0 | |||||||
| GZQ-3.5B-SC | 3.5 | |||||||
| GZQ-4.0B-SC | 4.0 | |||||||
| GZQ-5.0B-SC | 5.0 | |||||||
| GZQ-5.5B-SC | 5.5 | |||||||
| GZQ-6.0B-SC | 6.0 |
Области применения GZQ-2.5B-SC
Прецизионная опора вибро- и ударогашения GZQ-2.5B-SC обеспечивает универсальное демпфирование в коммерческом и промышленном секторах:
-
Системы HVAC и климатического контроля: применяется в качестве высокоэффективного виброизолятора HVAC для канальных датчиков, микронагнетателей и модулей очистки воздуха.
-
Медицинская и лабораторная автоматизация: гасит низкочастотные вибрации жидкостных насосов, двигателей центрифуг и автоматизированных лотков для аналитических проб.
-
Легкие БПЛА и геодезическое оборудование: защищает установленные на дронах лидарные сканеры, мультиспектральные датчики и крепления оптических камер от вибраций рамы.
-
Прецизионное промышленное оборудование: изолирует малогабаритные шаговые двигатели, пневматические клапаны и микропозиционирующие столы в высокоскоростных сборных линиях.
