Виброизолирующие опоры для железнодорожного транспорта GZQ-13.5-SC
Описание продукта Резинометаллический виброизолятор GZQ-13.5-SC Спроектированная для интеграции в ответственные транспортные системы и тяжелое оборудование, виброизолирующая опора для железнодорожного транспорта GZQ-13.5-SC обеспечивает высокоэффективное динамическое гашение для повышенных нагруз...
Описание
маркер
Описание продукта

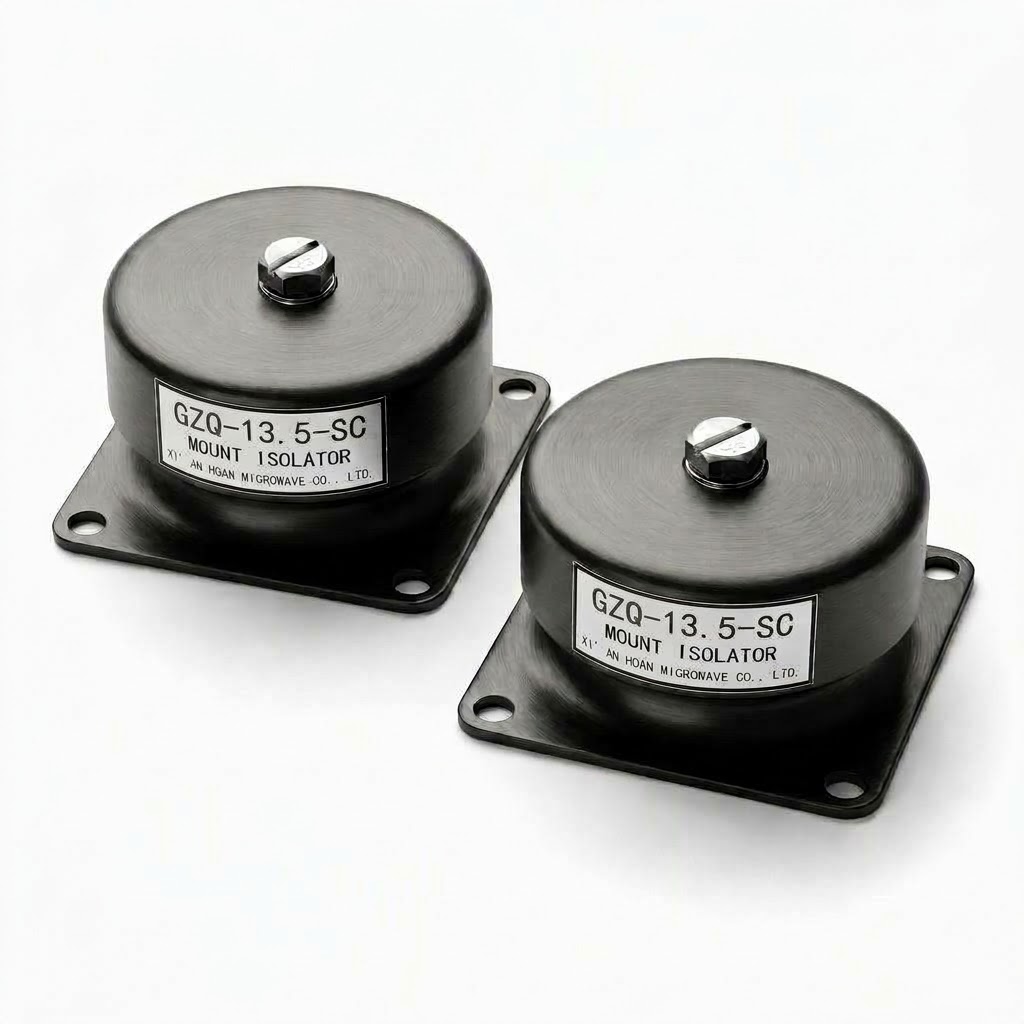

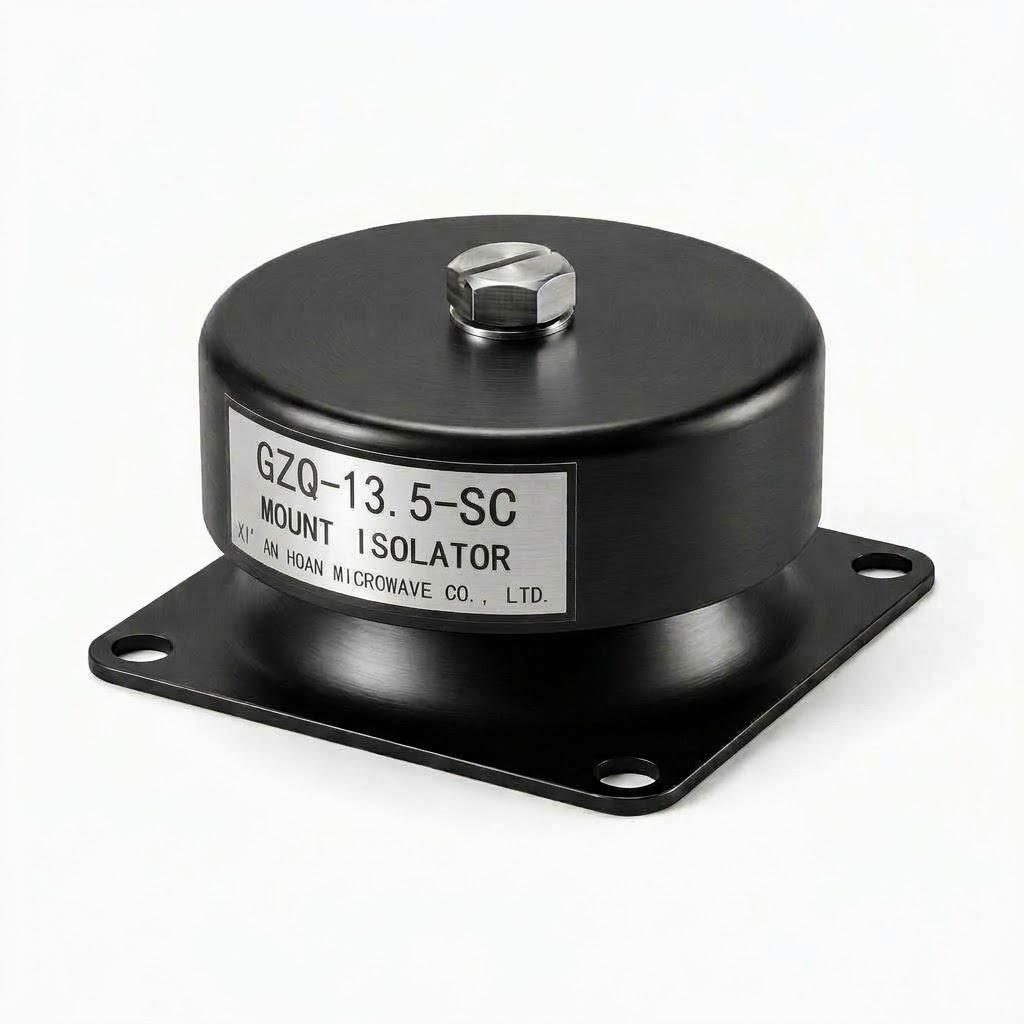

Резинометаллический виброизолятор GZQ-13.5-SC
Спроектированная для интеграции в ответственные транспортные системы и тяжелое оборудование, виброизолирующая опора для железнодорожного транспорта GZQ-13.5-SC обеспечивает высокоэффективное динамическое гашение для повышенных нагрузок до 13,5 кг на одну точку крепления. Будучи востребованным продуктом в дистрибьюторских сетях виброизолирующих систем по всему миру, эти промышленные виброизоляторы и амортизаторы поглощают жесткие механические удары (пиковая стойкость до 100G), ограничивают конструктивное смещение (статический прогиб ≤0.3) и изолируют динамические гармоники в экстремальном диапазоне температур (от -45°C до +65°C). Идеально подходят для бортовой электроники подвижного состава, тяжелой полезной нагрузки БПЛА и судовых систем управления.
Ключевые преимущества продукта
Высокая несущая способность 13,5 кг для тяжелых модулей
Специально калиброван для поддержания малогобаритного оборудования массой до 13,5 кг на одну точку изоляции, обеспечивая оптимальный баланс жесткости для предотвращения проседания конструкции или динамического соударения при экстремальных движениях.
Быстрое демпфирование резонанса для стабильности на рельсовом транспорте
Содержит высокоэффективную эластомерную матрицу, обеспечивающую коэффициент динамического демпфирования ≥0,13, что позволяет быстро гасить непрерывные низкочастотные вибрации, вызванные стыками рельсов или работой двигателя на холостом ходу.
Экстремальная многовекторная ударопрочность до 100G
Надежно защищает внутреннюю электронику от острых ударных ускорений с пиковой амплитудой до 100G, выдерживая 12 циклов жестких ударных испытаний без разрыва эластомера и срыва резьбы.
Всепогодная надежность конструкции (от -45°C до +65°C)
Состав эластомера разработан для сохранения стабильной механической гибкости как при сильных зимних морозах, так и в условиях экстремального локального нагрева в отсеках распределения питания, предотвращая преждевременное старение материала.
Технические характеристики
| Модель | Диаметр D | Высота H±1 | Высота h | Размер A±0.2 | Размер B | Резьба d | Монтажное отверстие d2 | Радиус R | Размер b | Высота h1 |
| GZQ-13.5-SC | 60 мм | 36 мм | 24.5 мм | 50 мм | 60 мм | M5 | Ø5,5 мм | 5 мм | 28 мм | 3,4 мм |
| Модель | Номинальная нагрузка (кг) | Статическое смещение [прогиб] (мм) | Диапазон рабочих температур (°C) | Резонансная частота (Гц) | Коэффициент демпфирования | Испытание на ударную прочность [ударный тест] | Срок годности [назначенный ресурс / срок хранения] (лет) | Срок службы [срок эксплуатации] (лет) |
| GZQ-3.2-SC/SC1 | 3.2 | ≤0.3 | -45-+65 | 41.5±5 | ≥0.13 | 100G, 12 циклов | 8 | 5 |
| GZQ-4.2-SC/SC1 | 4.2 | |||||||
| GZQ-5.2-SC/SC1 | 5.2 | |||||||
| GZQ-6.0-SC/SC1 | 6.0 | |||||||
| GZQ-7.0-SC/SC1 | 7.0 | |||||||
| GZQ-7.5-SC/SC1 | 7.5 | |||||||
| GZQ-9.0-SC/SC1 | 9.0 | |||||||
| GZQ-10.5-SC/SC1 | 10.5 | |||||||
| GZQ-13.5-SC/SC1 | 13.5 | |||||||
| GZQ-15-SC/SC1 | 15 |
Области применения GZQ-13.5-SC
Виброизолятор GZQ-13.5-SC обеспечивает динамическую защиту в условиях жесткой эксплуатации на транспорте и в тяжелой промышленности:
-
Железнодорожный транспорт и подвижной состав: применяется для монтажа шкафов управления локомотивов, пассажирской электронной дисплейной техники, бортовых телеметрических блоков и подвагонных контейнеров обработки сигналов.
-
Тяжелые БПЛА большой грузоподъемности и аэрофотосъемка: изолирует тяжелые многодатчиковые лидарные камеры и бортовые оптические сканеры от вибраций высокотяговых несущих винтов.
-
Бронетехника и военный транспорт: защищает тяжелые терминалы спутниковой связи, тактические командные компьютеры и защищенные источники питания.
-
Тяжелая промышленная автоматизация: гасит интенсивную вибрацию на высокомоментных роботизированных сварочных станках, автоматизированных сортировщиках крупногабаритных деталей и головках лазерной резки.
