Виброизолирующие опоры для генераторных установок GZQ-1.5B-SC
Описание продукта Резинометаллический виброизолятор GZQ-1.5B-SC Специально разработанная для компактных силовых установок и чувствительных приборных контейнеров, виброизолирующая опора для генераторных установок GZQ-1.5B-SC обеспечивает высокоэффективное поглощение ударов при номинальной нагрузке...
Описание
маркер
Описание продукта

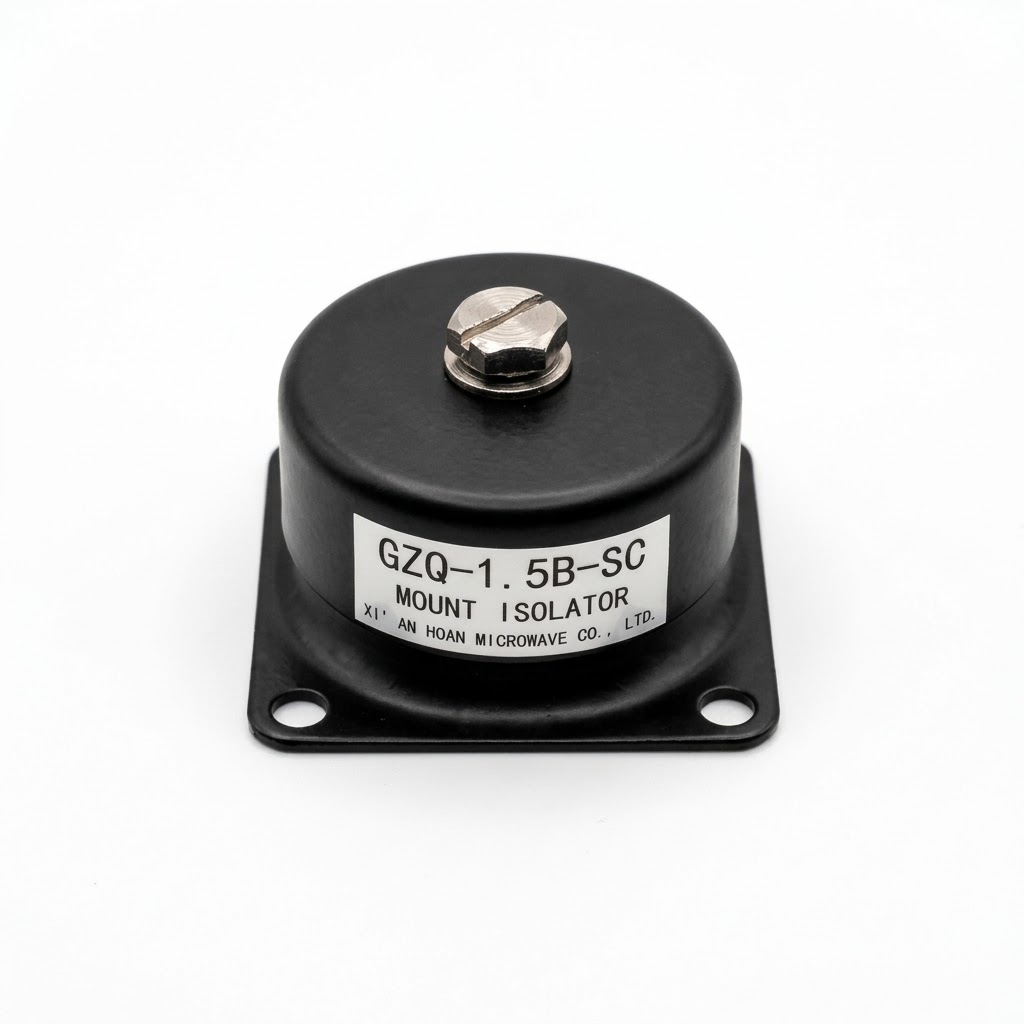

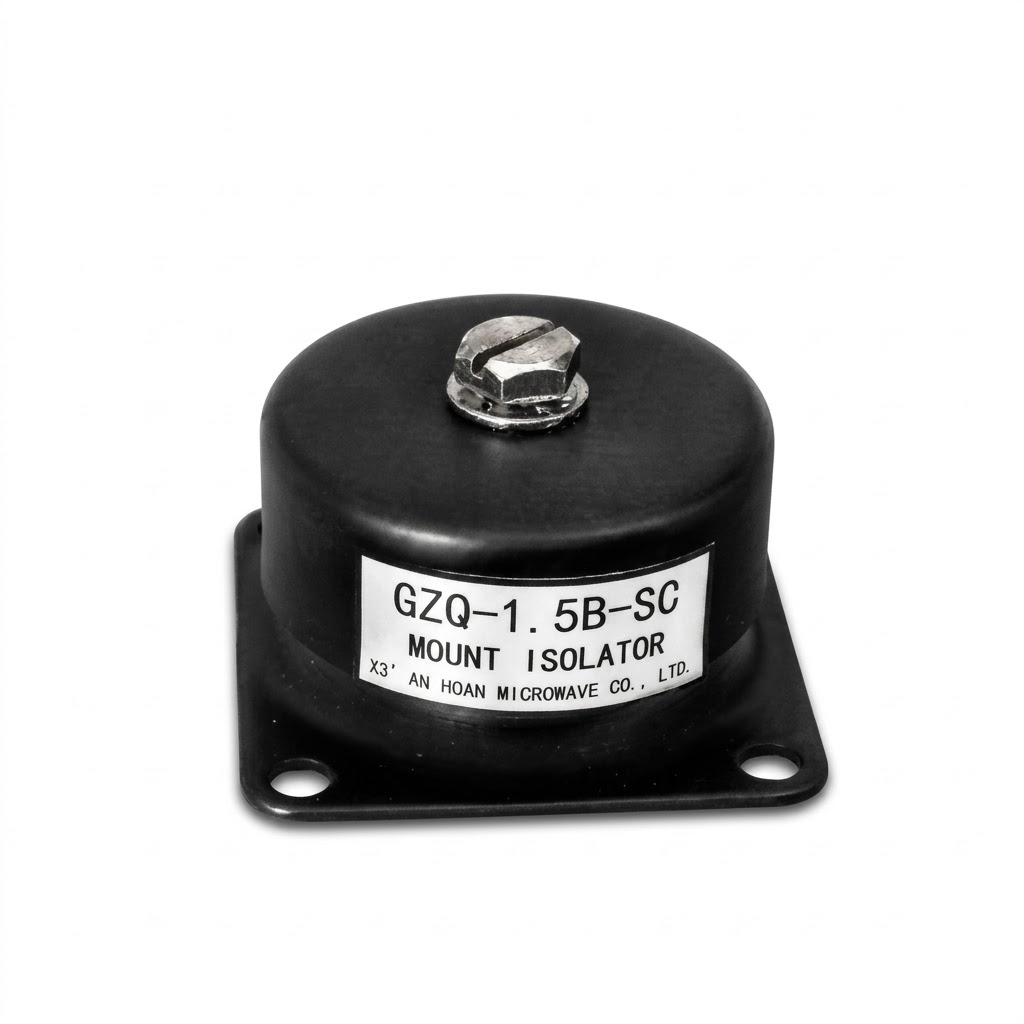

Резинометаллический виброизолятор GZQ-1.5B-SC
Специально разработанная для компактных силовых установок и чувствительных приборных контейнеров, виброизолирующая опора для генераторных установок GZQ-1.5B-SC обеспечивает высокоэффективное поглощение ударов при номинальной нагрузке 1,5 кг на одну точку крепления. Выполненные в компактном корпусе с диаметром основания 46 мм и монтажной резьбой M4, эти надежные амортизаторы эффективно изолируют высокочастотный гул двигателей, ограничивают статический прогиб (≤ 0,3 мм) и выдерживают острые динамические удары амплитудой до 100G. Модель идеально подходит для портативных генераторов, телеметрической электроники железнодорожного транспорта и компактной военной аппаратуры связи, работающей в температурном диапазоне от -45°C до +65°C.
Ключевые преимущества продукта
Оптимизированная калибровка под нагрузку 1,5 кг для силовых модулей и датчиков
Точно откалиброван для легконагруженных моторных модулей, портативных генераторов и компактных корпусов приборов (1,5 кг на одну точку крепления), сохраняя оптимальный упругий баланс без динамического провисания.
Компактный габарит 46 мм для плотной компоновки
Оснащен микрогабаритным внешним диаметром 46 мм и резьбовыми шпильками M4, что позволяет легко интегрировать его в стесненные механические сборки, силовые отсеки БПЛА и переносное энергооборудование.
Быстрое подавление резонанса (коэффициент демпфирования ≥ 0,13)
Эффективно гасит сильные гармонические колебания на резонансной частоте 41,5 ± 5 Гц, защищая находящиеся рядом чувствительные платы PCB, оптоэлектронные преобразователи и цифровые приборы от частотных помех.
Устойчивость к кратковременным ударным нагрузкам до 100G
Рассчитан на восприятие жестких циклов механических ударов без structural усталости материала. Поддерживается 8-летним сроком хранения и 5-летним активным сроком службы в суровых условиях эксплуатации (от -45°C до +65°C).
Технические характеристики
| Модель | Диаметр D | Высота H±1 | Высота h | Размер A±0.2 | Размер B | Резьба d | Монтажное отверстие d2 | Радиус R | Размер b | Высота h1 |
| GZQ-1.5B-SC | 46 мм | 30 мм | 21 мм | 40 мм | 50 мм | M4 | Ø5,5 | 5 | 22 мм | 3,5 мм |
| Модель | Номинальная нагрузка (кг) | Статическое смещение [прогиб] (мм) | Диапазон рабочих температур (°C) | Резонансная частота (Гц) | Коэффициент демпфирования | Испытание на ударную прочность [ударный тест] | Срок годности [назначенный ресурс / срок хранения] (лет) | Срок службы [срок эксплуатации] (лет) |
| GZQ-1.0B-SC | 1.0 | ≤0.3 | -45-+65 | 41.5±5 | ≥0.13 | 100G, 12 циклов | 8 | 5 |
| GZQ-1.5B-SC | 1.5 | |||||||
| GZQ-2.0B-SC | 2.0 | |||||||
| GZQ-2.5B-SC | 2.5 | |||||||
| GZQ-3.0B-SC | 3.0 | |||||||
| GZQ-3.5B-SC | 3.5 | |||||||
| GZQ-4.0B-SC | 4.0 | |||||||
| GZQ-5.0B-SC | 5.0 | |||||||
| GZQ-5.5B-SC | 5.5 | |||||||
| GZQ-6.0B-SC | 6.0 |
Области применения GZQ-1.5B-SC
Опора вибро- и ударогашения GZQ-1.5B-SC обеспечивает прецизионную виброизоляцию в ключевых технических отраслях:
-
Малые портативные генераторы и инверторные блоки: работает в качестве высокоэффективного виброизолятора для легких бензиновых и дизельных инверторных генераторов, микро-топливных элементов и аккумуляторных насосов.
-
Приборы сигнально-телеметрической связи железнодорожного транспорта: служат компактными виброизоляторами для напольных диагностических контейнеров, путевых беспроводных трансиверов и измерителей телеметрии в кабинах поездов.
-
Коммерческие БПЛА и подвесы полезной нагрузки: защищает многоосевые гиростабилизированные подвесы камер, тепловизионные модули и бортовые лидарные установки от высокочастотной вибрации двигателей.
-
Защищенная портативная электроника: надежно предохраняет развертываемые в полевых условиях спутниковые терминалы, военные радиоприемники и портативные промышленные измерительные приборы.
