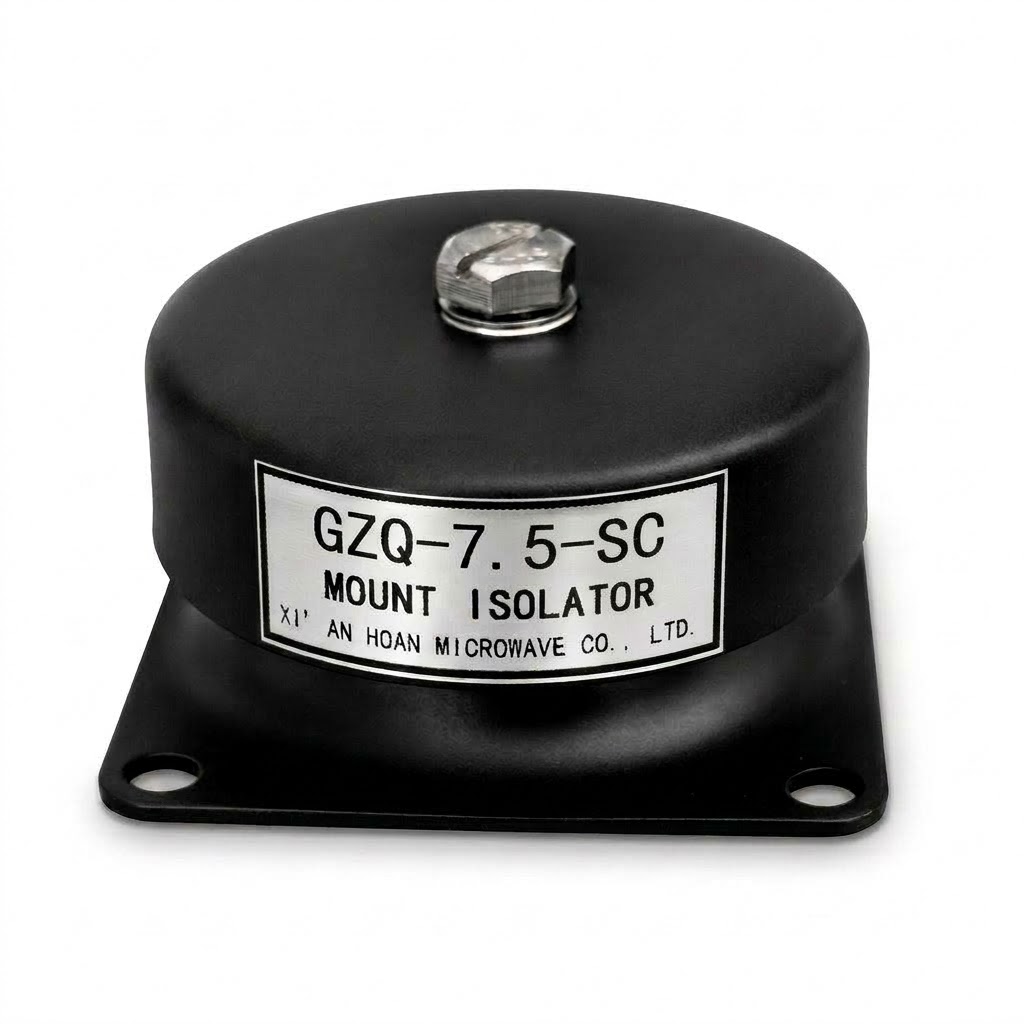

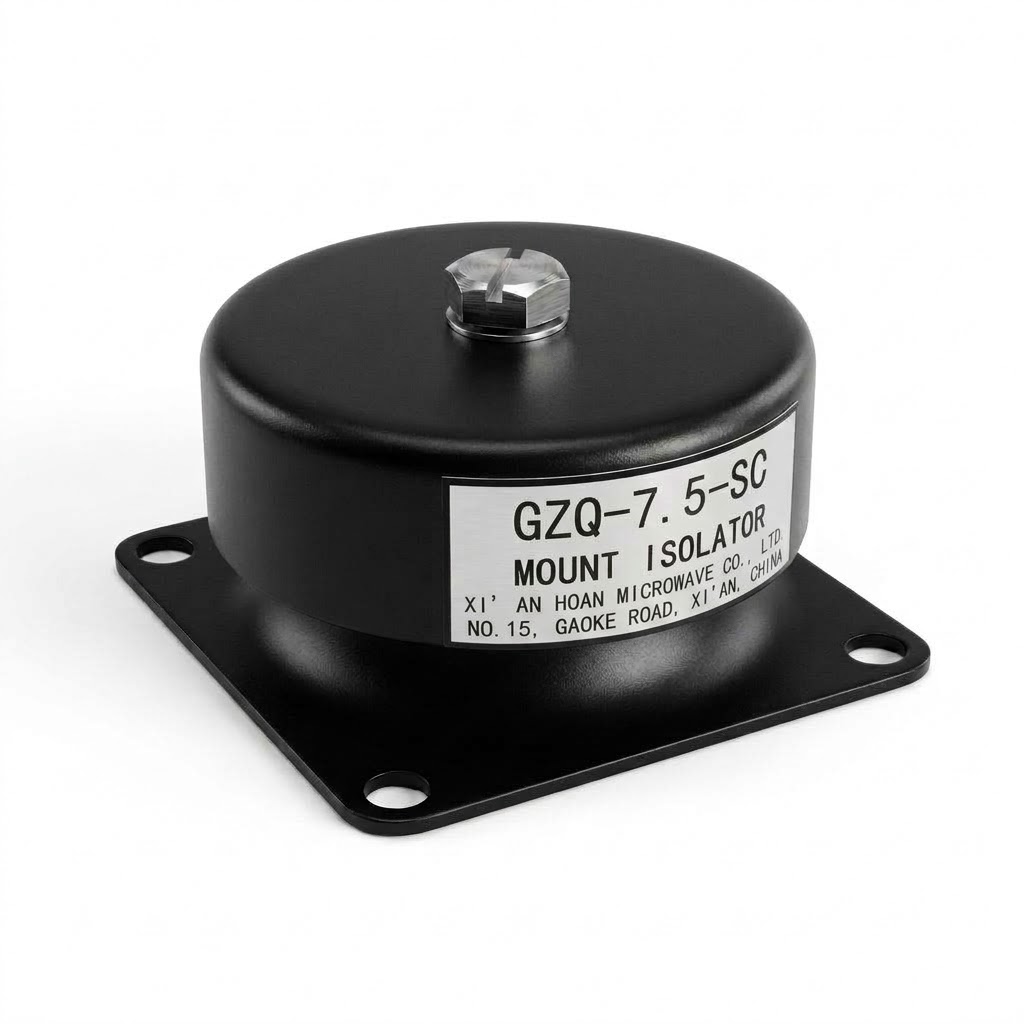

Амортизаторы и виброизоляторы GZQ-7.5-SC
Описание продукта Резинометаллический виброизолятор GZQ-7.5-SC Являясь надежным поставщиком для международных дистрибьюторских сетей виброизолирующих систем, мы предлагаем виброизоляторы GZQ-7.5-SC, спроектированные для высокоточных систем с повышенной нагрузкой до 7,5 кг. Разработанная для между...
Описание
маркер
Описание продукта
Резинометаллический виброизолятор GZQ-7.5-SC
Являясь надежным поставщиком для международных дистрибьюторских сетей виброизолирующих систем, мы предлагаем виброизоляторы GZQ-7.5-SC, спроектированные для высокоточных систем с повышенной нагрузкой до 7,5 кг. Разработанная для международных инжиниринговых компаний, формирующих запросы предложений (RFQ) на поставку виброизолирующих опор, эта усиленная амортизирующая опора обеспечивает выдающееся затухание энергии, малый статический прогиби устойчивость к кратковременным ударным воздействиям до 100G. Надежно работая в диапазоне температур от -45°C до +65°C, она защищает ответственные электронные блоки, судовые системы навигации и узлы промышленной автоматики от механической усталости.
Ключевые преимущества продукта
Точная калибровка под нагрузку 7,5 кг
Спроектирован с оптимизированным градиентом жесткости для системных нагрузок до 7,5 кг на одну точку крепления, что обеспечивает контроль статической деформации при надежной изоляции многоосевых высокочастотных динамических нагрузок.
Контроль резонанса и быстрое гашение вибраций
Обладает диапазоном собственных частоти внутренним коэффициентом динамического демпфирования, что позволяет быстро подавлять избыточный резонанс и обеспечивать стабильность оптических и электронных сигналов.
Многовекторное ослабление высокоамплитудных ударов (до 100G)
Поглощает экстремальные кратковременные механические удары с пиковым ускорением до 100G, предотвращая появление мгновенных микротрещин в проводниках печатных плат и конструкционных соединителях.
Надежность и всепогодность в жестких условиях эксплуатации
Использует высококачественные эластомерные соединения, сохраняющие упругость в экстремальном диапазоне температур (от -45°C до +65°C) и обеспечивающие гарантированный 5-летний срок службы в условиях непрерывного динамического напряжения.
Технические характеристики
| Модель | Диаметр D | Высота H±1 | Высота h | Размер A±0.2 | Размер B | Резьба d | Монтажное отверстие d2 | Радиус R | Размер b | Высота h1 |
| GZQ-7.5-SC | 60 мм | 36 мм | 24.5 мм | 50 мм | 60 мм | M5 | Ø5,5 мм | 5 мм | 28 мм | 3,4 мм |
| Модель | Номинальная нагрузка (кг) | Статическое смещение [прогиб] (мм) | Диапазон рабочих температур (°C) | Резонансная частота (Гц) | Коэффициент демпфирования | Испытание на ударную прочность [ударный тест] | Срок годности [назначенный ресурс / срок хранения] (лет) | Срок службы [срок эксплуатации] (лет) |
| GZQ-3.2-SC/SC1 | 3.2 | ≤0.3 | -45-+65 | 41.5±5 | ≥0.13 | 100G, 12 циклов | 8 | 5 |
| GZQ-4.2-SC/SC1 | 4.2 | |||||||
| GZQ-5.2-SC/SC1 | 5.2 | |||||||
| GZQ-6.0-SC/SC1 | 6.0 | |||||||
| GZQ-7.0-SC/SC1 | 7.0 | |||||||
| GZQ-7.5-SC/SC1 | 7.5 | |||||||
| GZQ-9.0-SC/SC1 | 9.0 | |||||||
| GZQ-10.5-SC/SC1 | 10.5 | |||||||
| GZQ-13.5-SC/SC1 | 13.5 | |||||||
| GZQ-15-SC/SC1 | 15 |
Области применения GZQ-7.5-SC
Области применения GZQ-7.5-SC
Виброизолятор GZQ-7.5-SC обеспечивает базовую динамическую защиту в специализированных отраслях:
-
Полезная нагрузка БПЛА и оптическая разведка: защищает тяжелые гиростабилизированные камеры, инфракрасные датчики и лидары от высокочастотной вибрации пропеллеров высокого уровня об/мин.
-
Мобильные оборонные платформы и стойки: применяется для монтажа тактических серверных блоков, трансиверов GPS и преобразователей питания внутри бронированной или внедорожной техники.
-
Судовая навигация и палубная электроника: изолирует судовые блоки управления и дисплеи гидролокаторов от непрерывных вибраций корпуса и сильных ударов волн.
-
Тяжелое автоматизированное производство: защищает модули управления высокоскоростной промышленной робототехники, динамические сортировочные весы и прецизионные лазерные измерительные инструменты.
